Roth Anschlussverschraubung gerade, 20mm x 1" IG, Messing, 1135000520

Roth Anschlussverschraubung gerade, 20mm x 1" IG, Messing, 1135000520

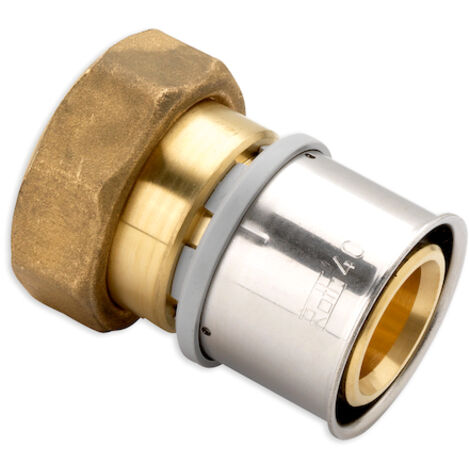

Diese gerade ausgeführte Anschlussverschraubung von Roth dient der sicheren Verbindung innerhalb von Rohrinstallationssystemen. Das einteilige Bauteil aus hochwertigem Messing ist für den Einsatz in Trinkwasserinstallationen konzipiert und überzeugt durch eine zugfeste Konstruktion.

Robuste Verbindungstechnik

Die Verschraubung verfügt über eine Pressmuffe mit einem Rohraußendurchmesser von 20 mm sowie einen Anschluss mit 1 Zoll Innengewinde. Die Fertigung aus der Werkstoffgüte CuZn21Si3P (CW724R) sorgt für Zuverlässigkeit im Systembetrieb. Dank der integrierten EPDM-Dichtung ist eine dichte Verbindung sichergestellt, die für Mediumtemperaturen im Dauerbetrieb von 5 bis 70 °C ausgelegt ist.

Die Komponente ist systemgebunden und erfüllt die Anforderungen für Trinkwasseranwendungen, was durch das DVGW-Siegel sowie weitere Prüfsiegel wie KIWA und KOMO unterstrichen wird. Mit einem maximalen Betriebsdruck von 10 bar bietet das Bauteil eine stabile Lösung für professionelle Installationen.

Technische Daten

• Anschluss 1: Pressmuffe (20 mm)
• Anschluss 2: Überwurfmutter (1 Zoll IG)
• Material: Messing (CuZn21Si3P / CW724R)
• Max. Betriebsdruck: 10 bar
• Mediumtemperatur: 5 - 70 °C
• Dichtungsmaterial: EPDM
• Gesamtlänge: 41 mm
• Schlüsselweite Überwurfmutter: 37 mm

Produktspezifikation

• Hersteller-Warengruppe: Rohrinstallationssysteme
• Hersteller-Produktgruppe: Fittinge
• Hersteller-Artikelnummer: 1135000520
• Haftungsübernahmevereinbarung: Ja
• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Überwurfmutter
• Länge: 41
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: HR
• Max. Betriebsdruck bei max. Mediumtemperatur: 10
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20
• Länge Anschluss 1: 27,1
• Länge Anschluss 2: 13,9
• Arbeitslänge Anschluss 1: 26
• Arbeitslänge Anschluss 2: 13,9
• Mit Stoßnocken: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Schlüsselweite Überwurfmutter: 37
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 10
• Mediumtemperatur (Dauerbetrieb): 5 - 70
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: CuZn21Si3P (CW724R)
• Werkstoffgüte Anschluss 2: CuZn21Si3P (CW724R)
• DIN-CERTCO-Zertifikat: nein
• VdS-geprüft: nein
• Mit TÜV-Zulassung: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: ja
• Zertifiziert nach NF 545: nein
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
• KOMO-Prüfsiegel: ja
• Gastec QA - AR 214 (H2): nein
• Typenzulassung nach BBR/EKS: nein
• Trinkwasserkonform nach UBA: Ja
