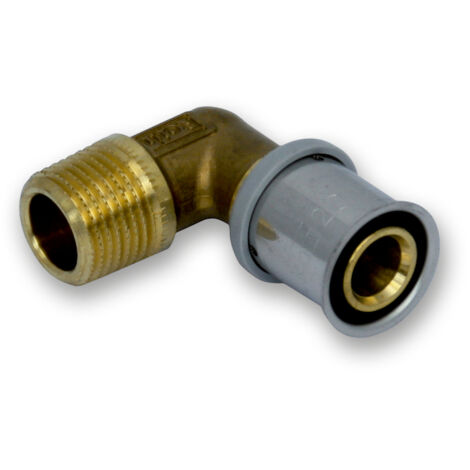

Roth Übergangswinkel, 20mm x 1/2" AG, Messing, 1135000490

Roth Übergangswinkel, 20mm x 1/2" AG, Messing, 1135000490

Dieser Übergangswinkel von Roth ermöglicht eine zuverlässige Verbindung innerhalb von Rohrinstallationssystemen. Das einteilige Fitting ist für den Einsatz in Trinkwasserinstallationen konzipiert und zeichnet sich durch seine robuste Ausführung aus Messing aus.

Robuste Verbindungstechnik

Der Winkel mit einem Bogen von 90 Grad verbindet eine Pressmuffe mit einem konischen Außengewinde. Die Konstruktion aus der Werkstoffgüte CuZn21Si3P (CW724R) sorgt für eine zugfeste Verbindung. Das Bauteil ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und für Mediumtemperaturen im Dauerbetrieb von 5 bis 70 °C geeignet.

Die hochwertige Verarbeitung aus Messing und die Eignung für Trinkwasserinstallationen machen dieses Fitting zu einer sicheren Wahl für professionelle Rohrleitungssysteme. Mit einem Rohraußendurchmesser von 20 mm auf der Pressseite und einem 1/2 Zoll Außengewinde bietet das Bauteil eine präzise Passform für gängige Installationen. Die Trinkwasserkonformität nach UBA sowie die Zertifizierungen durch DVGW, KIWA und KOMO unterstreichen die Eignung für anspruchsvolle Anwendungen.

Technische Daten

• Material: Messing (CuZn21Si3P / CW724R)
• Anschluss 1: Pressmuffe (20 mm)
• Anschluss 2: Außengewinde (1/2 Zoll)
• Winkel: 90 Grad
• Max. Betriebsdruck: 10 bar
• Mediumtemperatur: 5 - 70 °C
• Ausführung: 1-teilig

Produktspezifikation

• Hersteller-Warengruppe: Rohrinstallationssysteme
• Hersteller-Produktgruppe: Fittinge
• Hersteller-Artikelnummer: 1135000490
• Haftungsübernahmevereinbarung: Ja
• Ausführung: 1-teilig
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch (NPT)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: HR
• Max. Betriebsdruck bei max. Mediumtemperatur: 10
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: 1/2 Zoll (15)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20
• Länge Anschluss 1: 59
• Länge Anschluss 2: 49
• Arbeitslänge Anschluss 1: 26
• Arbeitslänge Anschluss 2: 14
• Mit Stoßnocken: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 10
• Mediumtemperatur (Dauerbetrieb): 5 - 70
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: CuZn21Si3P (CW724R)
• Werkstoffgüte Anschluss 2: CuZn21Si3P (CW724R)
• DIN-CERTCO-Zertifikat: nein
• VdS-geprüft: nein
• Mit TÜV-Zulassung: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: ja
• Zertifiziert nach NF 545: nein
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
• KOMO-Prüfsiegel: ja
• Gastec QA - AR 214 (H2): nein
• Typenzulassung nach BBR/EKS: nein
• Trinkwasserkonform nach UBA: Ja
