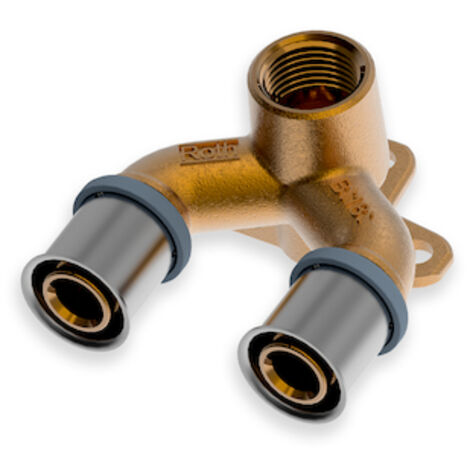

Roth U-Wandscheibe, 20mm x 1/2" IG x 20mm, Messing, 1135009116
Kaufen Sie für Ihr Unternehmen?
Verhandelte Preise exkl. MwSt. bis zu -20%
Produktinformationen
Beschreibung
Roth U-Wandscheibe, 20mm x 1/2" IG x 20mm, Messing, 1135009116
Die U-Wandscheibe von Roth ermöglicht eine zuverlässige rechtwinklige Rohrverbindung innerhalb von Trinkwasserinstallationen. Das aus hochwertigem Messing gefertigte Bauteil ist für den Einsatz in Rohrinstallationssystemen konzipiert und zeichnet sich durch seine Trinkwasserkonformität gemäß UBA aus.
Robuste Verbindungstechnik
Die Wandscheibe ist für einen Rohraußendurchmesser von 20 mm an beiden Anschlüssen ausgelegt und nutzt die bewährte Pressmuffen-Technik. Mit einer Werkstoffgüte aus CuZn21Si3P (CC768S) bietet das Fitting eine hohe Beständigkeit für den dauerhaften Betrieb in Sanitäranlagen. Die Komponente ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt und deckt einen Mediumtemperaturbereich von 5 °C bis 70 °C ab.
Die U-Wandscheibe überzeugt durch ihre robuste Verarbeitung aus Messing und ihre Eignung für anspruchsvolle Trinkwasserinstallationen. Mit einem Gewindemaß von 1/2 Zoll und der Auslegung auf 20 mm Rohraußendurchmesser bietet sie eine präzise Passform für das System. Die Konformität mit relevanten Prüfsiegeln wie DVGW für Wasser, KIWA und KOMO unterstreicht die Qualität des Bauteils im täglichen Einsatz.
Technische Daten
- Werkstoff: Messing (CuZn21Si3P)
- Anschlussart: Pressmuffe
- Rohraußendurchmesser: 20 mm
- Gewindemaß: 1/2 Zoll
- Max. Arbeitsdruck: 10 bar
- Mediumtemperatur: 5 - 70 °C
- Nenndurchmesser: DN 15
Produktspezifikation
- Hersteller-Warengruppe: Rohrinstallationssysteme
- Hersteller-Produktgruppe: Fittinge
- Hersteller-Artikelnummer: 1135009116
- Haftungsübernahmevereinbarung: Ja
- Form: rechtwinklig
- Oberflächenschutz: unbehandelt
- Anschluss: Pressmuffe
- Werkstoffgüte: CuZn21Si3P (CC768S)
- Werkstoff des Gehäuses: Messing
- Gewindemaß Armatur: 1/2 Zoll
- Mit Verbindungsanzeige: nein
- Mit Schutzkappe: nein
- Nenndurchmesser Anschluss 2: DN 15
- Rohraußendurchmesser Anschluss 1: 20
- Rohraußendurchmesser Anschluss 2: 20
- Länge Anschluss 1: 83
- Länge Anschluss 2: 83
- Arbeitslänge Anschluss 1: 26
- Arbeitslänge Anschluss 2: 26
- Länge Anschluss 3: 45
- Arbeitslänge Anschluss 3: 15
- Max. Arbeitsdruck bei 20 °C: 10
- Mediumtemperatur (Dauerbetrieb): 5 - 70
- Nenndurchmesser Anschluss 1: DN 15
- Systemgebunden: ja
- Konturcode: HR
- DVGW-Siegel für Gas: nein
- DVGW-Siegel für Wasser: ja
- Konform NF 545: nein
- KIWA-Prüfsiegel: ja
- Gastec QA Prüfung: nein
- KOMO-Prüfsiegel: ja
- Gastec QA - AR 214 (H2): nein
- Typenzulassung nach BBR/EKS: nein
- Trinkwasserkonform nach UBA: Ja
Eigenschaften
- MarkeROTH
- MaterialMessing
- Menge pro Pack1
- Für Trinkwasser geeignetJa
- VerbindungskonfigurationInnen/Außen
- FarbeGelb
- Innendurchmesser20 mm
- Gewindegröße1/2" (15x21)
- Ausgabethread1/2" (15x21)
- FormZylindrisch
- Form des Fittings/ des AnschlussesZum Aufbau
- Höhe4.5 cm
- AnschlussmaterialMessing
- Gewicht312 g
- AnschlusstypZum Schrauben
- Verwendungszweck der VerbindungFür Zuleitungsrohr
- ManoMano Art.-NrME93325638
- MMID565141668153
- Herstellerreferenz1135009116
- EAN4037115062148
