S&ampP BM2D 10/100 D125 - Abluftventil, Grund/Bedarf, DN125 - 5416408600

S&P BM2D 10/100 D125 - Elektrisch gesteuertes Abluftventil für bedarfsgerechte Lüftung

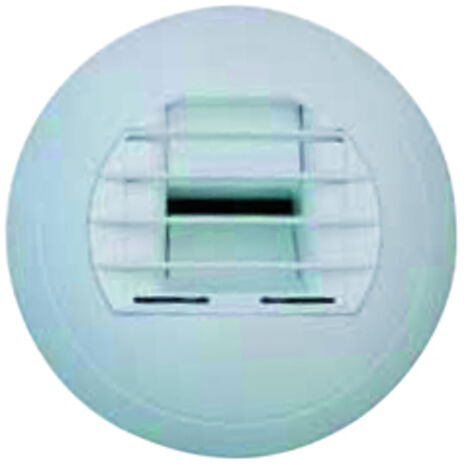

Das S&P BM2D 10/100 D125 ist ein elektrisch betätigtes Kunststoffventil. Es wurde speziell für den Luftauslass in bedarfsgesteuerten Lüftungssystemen (DCV) entwickelt. Das Ventil sorgt für effiziente Luftabfuhr und trägt zu einem gesunden Raumklima bei. Es ist für Sanierungsprojekte insbesondere in Fertighäusern geeignet da keine aufwendigen Eingriffe in das Lüftungsrohrnetz erforderlich sind.

PRODUKTVORTEILE

- Intelligente Steuerung: Das Ventil wird elektrisch mit 230 V betrieben und passt sich automatisch den Lüftungsbedürfnissen an beispielsweise bei Lichteinschaltung in Bad oder WC.
- Geräuscharmer Betrieb: Geringe Geräusch- und Übersprechwerte ermöglichen ein ungestörtes Raumklima.
- Flexible Installation: Das Ventil kann unkompliziert direkt in Rundkanäle eingesetzt oder mittels drei Schrauben an Wand oder Decke befestigt werden.
- Ideal für Sanierungen: Besonders geeignet für die Modernisierung von Fertighäusern da es ohne komplexe Eingriffe in die bestehende Rohrleitung installiert werden kann.
- Robuste Bauweise: Gefertigt aus langlebigem Polypropylen und ausgestattet mit einer flexiblen Einkantdichtung für zuverlässige Funktion.
- Zwei Volumenströme: Wechseln Sie bedarfsgerecht zwischen einem Grundvolumenstrom von 10 m³/h und einem Bedarfs-Volumenstrom von 100 m³/h.
- Breiter Anwendungsbereich: Zuverlässiger Betrieb bei Umgebungstemperaturen von 0 bis 50 °C und bis zu 95% relativer Luftfeuchtigkeit ohne Kondensation.

AUTOMATISCHE BEDARFSSTEUERUNG

Das S&P BM2D 10/100 D125 Ventil reagiert intelligent auf die Nutzung von Räumen. Wird beispielsweise in einem Bad oder einer Toilette das Licht eingeschaltet öffnet sich das Ventil automatisch und erhöht den Luftaustausch. Dies fördert eine schnelle Abführung von Feuchtigkeit und Gerüchen.

Die Öffnungs- und Schließzeiten des Ventils sind mit einer Verzögerung versehen: Die Schließung erfolgt nach etwa 80 Sekunden die Öffnung nach etwa 40 Sekunden. Dies gewährleistet eine kurze Nachlaufzeit und optimiert die Effizienz der Lüftung.

INTEGRATION IN DCV-SYSTEME

Als Bestandteil von DCV-Systemen (bedarfsgerechte Lüftung) arbeitet dieses Abluftventil nach dem Prinzip der Steuerung des konstanten Unterdrucks in der Steigleitung. Bei erhöhtem Bedarf sinkt der Druck in den Rohrleitungen. Verbundene Ventilatoren passen daraufhin ihre Drehzahl an um den voreingestellten Druckwert wiederherzustellen.

Diese Abstimmung sorgt für eine energieeffiziente und präzise Luftregulierung die auf die aktuellen Anforderungen abgestimmt ist.

FLEXIBLE VOLUMENSTROMREGELUNG

Das BM2D 10/100 D125 ermöglicht eine Umschaltung zwischen zwei festen Volumenströmen: 10 m³/h (Grundlüftung) und 100 m³/h (Bedarfslüftung). Diese Zwei-Positionen-Regelung oft auch als Minimum-Maximum-System bezeichnet ist ideal für die Anpassung der Belüftung an unterschiedliche Raumaktivitäten.

Der Wechsel zwischen den Volumenströmen erfolgt elektrisch. Dies gewährleistet eine effiziente und angepasste Belüftung die den Energieverbrauch optimiert und gleichzeitig für frische Luft sorgt.

TECHNISCHE DATEN

- Volumenstrom (Grund/Bedarf): 10 / 100 m³/h (Elektrisch umschaltbar)
- Leistung: 66 W (Energieeffizient)
- Elektrische Steuerung: 230 V 50 Hz Wechselstrom (Standardanschluss)
- Isolationsklasse: II (Hohe Sicherheit)
- Schutzart: IP20 (Schutz vor festen Fremdkörpern > 125 mm)
- Umgebungstemperatur: 0 °C bis +50 °C (Breiter Einsatzbereich)
- Relative Luftfeuchtigkeit: max. 95% (Ohne Kondensation für feuchte Umgebungen geeignet)
- Reaktionszeit Öffnen: ca. 40 Sek. (Schnelle Bedarfsreaktion)
- Reaktionszeit Schließen: ca. 80 Sek. (Nachlaufzeit für effiziente Abfuhr)
- Selbstregulierung (Differenzdruck): Zwischen 80 und 160 Pa (Wichtig für DCV-Systeme)

ABMESSUNGEN UND MATERIAL

- Material: Polypropylen (Kunststoff)
- Farbe: Weiß
- Dichtung: Einkantdichtung / Gummilippendichtung
- Nennweite Kanalanschluss: DN 125
- Frontdurchmesser: 180 mm
- Form: Rund

EINSATZBEREICHE UND ANWENDUNGSSZENARIEN

Das S&P BM2D 10/100 D125 Abluftventil ist für den Einsatz in Sanitärräumen wie Bädern und Toiletten geeignet. Dort sorgt es durch seine lichtgesteuerte Funktion für eine bedarfsgerechte und effiziente Entlüftung.

Es eignet sich für die Sanierung von Fertighäusern da es ohne aufwendige Eingriffe in das bestehende Lüftungsrohrnetz installiert werden kann. Dies spart Zeit und Kosten bei Modernisierungsarbeiten.

Ein weiterer wichtiger Anwendungsbereich sind bedarfsgesteuerte Lüftungssysteme (DCV-Systeme) und Multi-Zonen-Lüftungssysteme vom Typ Minimum-Maximum. Hier ermöglicht es eine präzise Steuerung des Luftvolumenstroms.

HERSTELLER UND QUALITÄT

Dieses Abluftventil wird von S&P Deutschland GmbH einer Marke von SOLER Y PALAU hergestellt. Das Unternehmen ist für innovative und zuverlässige Lüftungstechnik bekannt. Das BM2D 10/100 D125 erfüllt mit Isolationsklasse II und Schutzart IP20 wichtige Sicherheits- und Qualitätsstandards.
