Allgemeine Beschreibung

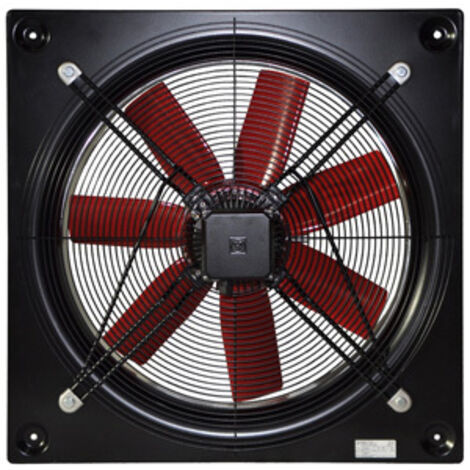

Der S&P HCBT/4-400/H-EX ist ein explosionsgeschützter Axialventilator, der für die sichere und effiziente Abluftförderung in Umgebungen mit Explosionsgefahr durch brennbare Gase und Dämpfe konzipiert wurde. Dieser Wandventilator bietet hohe Betriebssicherheit und erfüllt die Anforderungen der ATEX-Richtlinie 2014/34/EU, was ihn für kritische Industrieanwendungen geeignet macht.Technische daten
- Volumenstrom: 5.070 m³/h (freiblasend)
- Nennspannung: 3ph 400 V/50Hz
- Drehzahl: 1.350 1/min
- Max. Leistungsaufnahme: 300 W
- Motorstrom: 0,8 A
- Schallleistungspegel LWA: 76 dB(A)
- Betriebstemperaturbereich: -20 Grad Celsius bis +55 Grad Celsius
- Max. Temperatur: 55 Grad Celsius
- Kanal-/Nenn-Durchmesser: 400 mm
- Gewicht: 90 kg
- Schutzart: IP55
- Wärmeklasse: F
- EG-Baumusterprüfbescheinigung: gemäß Richtlinie ATEX 2014/34/EU II 2G Ex eb IIB T3 Gb (LOM-03ATEX2082x)
- Zündschutzart: e (Erhöhte Sicherheit)
- Gerätegruppe: II
- Kategorie: 2G (Für Zone 1 und 2)
- Temperaturklasse: T1 - T3
Kompatibilität und Zubehör
- Optionaler Motorschutz in Verbindung mit einem Motorschutzschalter MS-EX für zusätzlichen Schutz vor Überlastung und Kurzschlüssen.
Installation
- Flexible Montagemöglichkeiten in jeder Achsenposition des Motors ermöglichen eine einfache Integration.
Anwendung
- Chemische und pharmazeutische Industrie: Für die sichere Absaugung von brennbaren Gasen und Dämpfen in Produktionsbereichen, Laboren und Lagern.
- Lackierereien und Beschichtungsanlagen: Für die Entfernung von lösungsmittelhaltigen Dämpfen und Aerosolen.
- Lager und Prozessbereiche für Gefahrstoffe: Für die Belüftung in Bereichen, wo sich explosionsfähige Atmosphären bilden können, um die Konzentration gefährlicher Substanzen zu kontrollieren.
Weitere Informationen
- Das Gehäuse besteht aus Stahlblech mit einer schwarzen Epoxid-Polyester-Beschichtung, was zur Korrosionsbeständigkeit und Stabilität beiträgt.
- Das Laufrad ist aus Aluminiumdruckguss gefertigt und statisch sowie dynamisch nach ISO 1940 ausgewuchtet, was einen vibrationsarmen und geräuscharmen Betrieb unterstützt.
- Ein integriertes Berührungsschutzgitter nach EN 60335-1 und EN 60335-2-80 erhöht die Betriebssicherheit.
- Geschlossene wartungsfreie Kugellager sorgen für eine lange Lebensdauer.
