Allgemeine Beschreibung

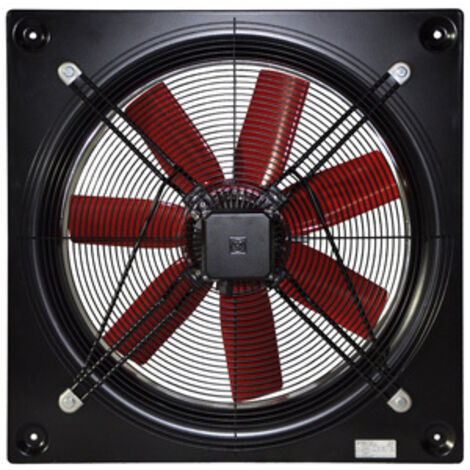

Der S&P HCBT/6-500/H-EX ist ein Axial-Wandventilator, der speziell für explosionsgefährdete Bereiche entwickelt wurde. Er gewährleistet eine effiziente Abluft in Umgebungen, die hohe Sicherheitsstandards erfordern. Dank seiner robusten Bauweise und der zertifizierten Explosionsschutzklasse II2G Ex eb IIB T3 bietet dieser Ventilator eine zuverlässige Lösung zur Kontrolle der Luftqualität und zur Vermeidung von Gefahren in kritischen Einsatzbereichen.Technische daten
- Typ: Axial-Wandventilator (Für explosionsgefährdete Bereiche)
- Modell: HCBT/6-500/H-EX
- Artikel-Nr.: 5605531200
- Nennspannung: 3ph. 400 V/50Hz (Betrieb in Y-Verbindung im 3 x 400 V Netzwerk)
- Drehzahl: 840 1/min
- Volumenstrom: 5.820 m³/h (freiblasend)
- Max. Leistungsaufnahme: 250 W
- Motorstrom: 0,5 A
- Schutzart Motor: IP55
- Wärmeklasse: F
- Einsatzbereich Temperatur: -20 Grad Celsius bis +55 Grad Celsius
- Schallleistungspegel LWA: 71 dB(A)
- Schalldruckpegel: 57 dB(A) (Gemessen 3x Laufraddurchmesser mindestens 15m Saugseite)
- Durchmesser (Nennweite): 500 mm
- Gewicht: 154 kg
- EG-Baumusterprüfbescheinigung: LOM-03ATEX2082x (Gemäß Richtlinie ATEX 2014/34/EU)
- Explosionsschutzbezeichnung: II 2G Ex eb IIB T3 Gb
- Zündschutzart: e (Erhöhte Sicherheit)
- Einsatzbereich: Zone 1 und 2
- Gerätegruppe: II
- Kategorie: 2G
- Temperaturklasse: T1 - T3
Installation
Die Installation ist flexibel in jeder Position der Motorachse möglich, wobei der Auslass und Einlass stets freibleiben müssen, um die Einhaltung der Temperaturgrenzen zu gewährleisten.Anwendung
Dieser Axialventilator ist prädestiniert für den Einsatz in Umgebungen, in denen brennbare Gase, Dämpfe oder Nebel eine explosionsfähige Atmosphäre bilden können. Er eignet sich ideal für die Wandmontage in Produktionsstätten, Lagerräumen, chemischen Anlagen oder anderen industriellen Bereichen, die eine zuverlässige Abluft und die Einhaltung von Explosionsschutzvorschriften erfordern.Weitere Informationen
- Robuste Konstruktion: Gehäuse aus epoxidlackiertem Stahlblech und verzinkte Halterungen sorgen für Langlebigkeit und Widerstandsfähigkeit unter anspruchsvollen Bedingungen.
- Wartungsfrei: Ausgestattet mit lebensdauergeschmierten Kugellagern minimiert der Ventilator den Wartungsaufwand und sichert kontinuierlichen Betrieb.
- Hochleistungsmotor: Angetrieben von einem 6-poligen Asynchron-Käfigläufermotor mit Schutzart IP55 und Wärmeklasse F.
- Das Laufrad aus Aluminiumdruckguss ist statisch und dynamisch nach ISO 1940 ausgewuchtet, was einen vibrationsarmen und effizienten Betrieb sicherstellt.
- Die quadratische Wandplatte verfügt über eine angeformte Einströmdüse und ein Berührungsschutzgitter nach EN 60335-1 und EN 60335-2-80.
