Allgemeine Beschreibung

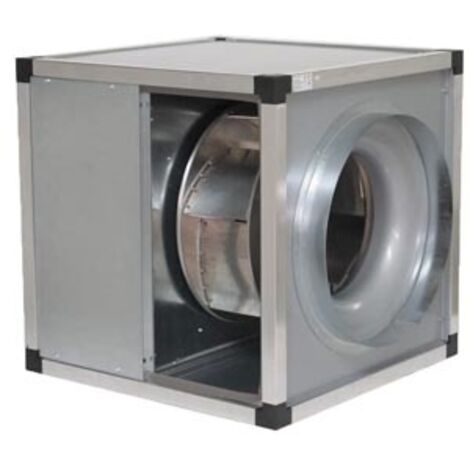

Die S&P KABT/4-12000/560 ist eine vielseitige schalldämmende Radiallüftungsbox, die für anspruchsvolle Lüftungsanwendungen konzipiert wurde, bei denen ein niedriger Geräuschpegel entscheidend ist. Sie eignet sich ideal für Umgebungen wie Großküchen, Restaurants, Krankenhäuser und Sporthallen. Diese robuste Einheit fördert effektiv feuchte, verschmutzte sowie heiße Luft bis zu 100 Grad Celsius und trägt zur Gewährleistung einer optimalen Luftqualität und Komfort bei.Technische daten
- Nennspannung: 3ph. 400 V/50Hz (Drehstrommotor)
- Drehzahl: 1.460 1/min (4-polig)
- Leistungsaufnahme: 2.673 W
- Motorstrom: 50 A
- Max. Volumenstrom: 11.400 m³/h
- Max. externer Druck: 1.070 Pa
- Min. Fördermitteltemperatur: -40 °C
- Max. Fördermitteltemperatur: 100 °C
- Max. Umgebungstemperatur Motor: 40 °C
- Schallleistungspegel LWA: 76 dB(A)
- Geräuschpegel: 59 dB(A)
- Schutzart: IP55
- Isolationsklasse Motor: F
- Motorbemessung: Dauerbetrieb S1
- Lager: geschlossene Kugellager (wartungsfrei, fettgefüllt für Lebensdauer)
- Drehzahlregelung: Spannungsänderung / Frequenzumrichter FUD (20-50 Hz)
- Kanaldurchmesser: 560 mm
- Kabellänge: 08 m
- Gewicht: 120 kg
Kompatibilität und Zubehör
- Geeignet für den Anschluss an Normrohre mit einem Durchmesser von 560 mm
Installation
- Die Montage erfolgt auf gefederten Profilen, um die Übertragung von Vibrationen zu reduzieren.
- Der Kondensatablauf muss entsprechend der Lüfterposition und Neigung montiert werden.
Anwendung
- Gewerbliche Küchen (gemäß DIN 18869)
- Industrielle Prozessanwendungen
- Belüftung von Großküchen, Restaurants, Sporthallen, Krankenhäusern, Lagerhallen und Schwimmbädern
Weitere Informationen
- Der Motor ist serienmäßig mit einer Thermosicherung ausgestattet und erfüllt die Schutzart IP55, was ihn vor Überhitzung, Feuchtigkeit und Partikeln schützt.
- Die Wicklungen sind feuchtigkeitsgeschützt mit Isolationsklasse F.
