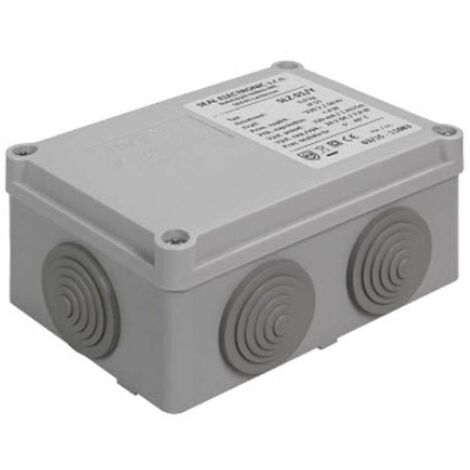

Sanela - Netzteil 230V AC/24V DC, extern, 5 Ventilen SLZ 01Y

Netzteil zur Versorgung sanitärer Technik

Eigenschaften

• Die Netzteile sind zur Versorgung von Produkten der Sanitärtechnik SANELA bestimmt (mit Ausnahme von batteriebetriebenen Produkten und Produkten mit integriertem Netzteil)

Technische Daten

• Mechanische Abmessungen: ca. 140 × 100 × 60 mm
• Eingangsspannung 230 V AC / 50 Hz
• Ausgangsspannung stabilisiert 24 V DC
• Schutzart IP 55
• Versorgung von Waschtischarmaturen und Duschen: max. 5 Ventile
• Versorgung von Urinalspülungen: max. 5 Ventile
• Versorgung SLW 01NK: max. 5 Ventile
• Versorgung SLW 02xx: 2 × Servo

Lieferumfang

• Netzteil 230 V AC / 24 V DC

Montageempfehlung

• Die Elektroinstallation muss den geltenden Normen entsprechen und darf nur von fachlich qualifizierten Personen durchgeführt werden
• Netzteile können oberflächenmontiert oder außerhalb des Benutzerbereichs eingebaut werden (z. B. in einer abgehängten Decke, im Eingangsbereich usw.)
• Für die Zuleitung der Netzspannung wird ein Kabel CYKY 2C × 1,5 empfohlen, für die 24 V DC-Verteilung CYKY 2A × 1,5 (max. 40 m)
• Der Ausgang des eingebauten Netzteils besteht aus einer Zweidrahtleitung, die an die Klemmen der Elektronik angeschlossen wird; das Netzkabel 230 V / 50 Hz wird über eine Durchführung in die Montagebox geführt
• Nach der Funktionsprüfung muss bei Varianten mit integriertem Netzteil (Index Z) die Abdeckung der Elektronik rundum sorgfältig mit Sanitärsilikon abgedichtet werden, damit kein Wasser in den Bereich des Netztransformators eindringen kann
