Allgemeine Beschreibung

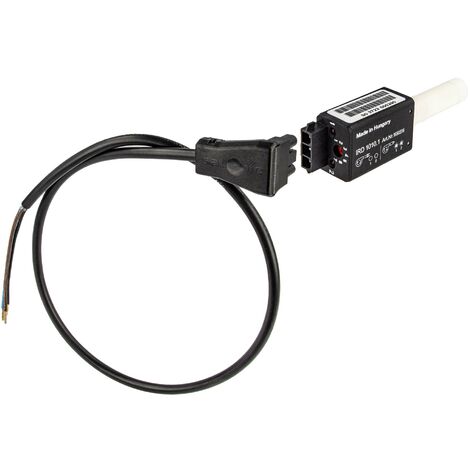

Der Satronic Axial Flammenwächter IRD1010 ist ein Infrarot-Flackerdetektor, der zur Überwachung von gelb oder blau brennenden Ölflammen eingesetzt wird. Das Gerät wird an einen Satronic Ölfeuerungsautomaten angeschlossen und arbeitet nach dem Infrarot-Flackerprinzip, wobei nur das Infrarot-Flackerlicht der Flamme detektiert wird. Der IRD 1010 ersetzt die Typen IRD 910, 911 und 911 vi und ist mit einem passenden Anschlusskabel (600 mm) ausgestattet.Technische daten
- Betriebsspannung: 220 / 240 V (-15... +10%) 50 Hz (50 - 60 Hz)
- Nennstromaufnahme: ca. 4 mA
- Eigenverbrauch: 1 VA
- Umgebungstemperatur: -20° C… +60° C
- Schutzart: IP 41
- Einbaulage: beliebig
- Gewicht: 40 g
- Einsatz des Fühlers: axial oder radial je nach Typ
- Spektralbereich: 800 - 1100 nm (mit Tageslichtsperrfilter)
- Maximum: 950 nm
- Frequenzbereich: 15 Hz - 250 Hz (-12 dB)
- Einstellbereich Empfindlichkeit: ca. 1 : 20 (26 dB)
- Einschaltverzögerung: < 3.5 s
- Reaktionszeit: < 0.1 s
- Abmeldezeit: < 1 s
Kompatibilität und Zubehör
Der Infrarot-Flackerdetektor kann mit folgenden Steuergeräten betrieben werden:- IRD 1010
- DKO 970, 972, 974, 976
- DMO 976
- DKW 974, 976
- TF 801, 802.1, 804
- TF 830.1, 832.1, 834.1, 834E.1, 834.2, 836
- TF 844, 974, 976
- MMD 900, 900.1
- TTO 872, 876
- MMO 872, 876
- TMO 720-4
