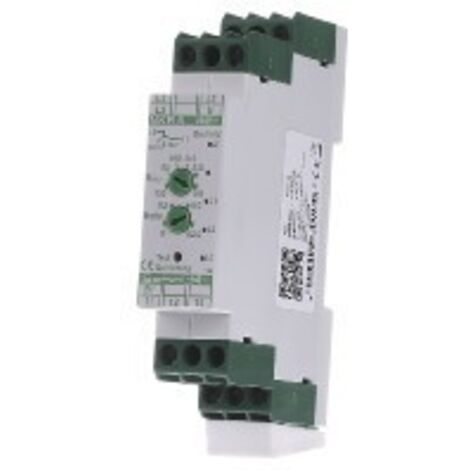

Schalk Netz-Überwachungs-Relais NKR 5

Eigenschaften • Die Netzüberwachungsrelais werden zur Überwachung von ein- bis dreiphasigen Netzen eingesetzt.\n• Beim Einsatz in einem Drehstromnetz kann zusätzlich zur Spannung die Phasenlage überwacht werden.\n• Die Schaltschwelle kann von 150 bis 230V frei, oder auf einen definierten Festwert von 196V (DIN VDE) eingestellt werden.\n• Beim NKR 5 wird der Zustand der Phasenspannungen und der Drehfeldrichtung über 4 LEDs angezeigt.\n• Ein Phasenausfall wird optisch durch eine blinkende LED gespeichert.\n• Das Relais schaltet entweder automatisch nach Spannungswiederkehr, oder erst nach Quittierung durch den internen oder einen externen Taster ein (Fehlerspeicher-Funktion), Maße: 18x55mm, 230V AC ,1 Wechsler 10A potentialfrei, Uvar 150-230V, Ufix 196V. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:

• Ausführung des elektrischen Anschlusses: Schraubanschluss
• Mit abnehmbaren Klemmen: Nein
• 1-Phasen-Unterspannung möglich: Ja
• 3-Phasen-Unterspannung möglich: Ja
• 1-Phasen-Überspannung möglich: Nein
• 3-Phasen-Überspannung möglich: Nein
• 1-Phasen-Fenster möglich: Nein
• 3-Phasen-Fenster möglich: Nein
• Enthält Funktion Gleichspannung-Unterspannung: Nein
• Enthält Funktion Gleichspannung-Überspannung: Nein
• Enthält Funktion Gleichspannung-Fenster: Nein
• Spannungsmessbereich 1: 150..230 V
• Spannungsmessbereich 2: 196 V
• Spannungsart des Messbereichs: AC
• Bemessungssteuerspeisespannung Us bei AC 50 Hz: 140..250 V
• Bemessungssteuerspeisespannung Us bei AC 60 Hz: 140..250 V
• Spannungsart zur Betätigung: AC
• Ansprechwert Spannung: 150..230 V
• Min. einstellbare Ansprechverzögerungszeit: 0,5 s
• Max. zulässige Ansprechverzögerungszeit: 0,5 s
• Min. einstellbare Rückfallverzögerungszeit: 0 s
• Max. zulässige Rückfallverzögerungszeit: 0,5 s
• Anzahl der Kontakte als Wechsler: 1
• Breite: 18 mm
• Höhe: 88 mm

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
