Allgemeine Beschreibung

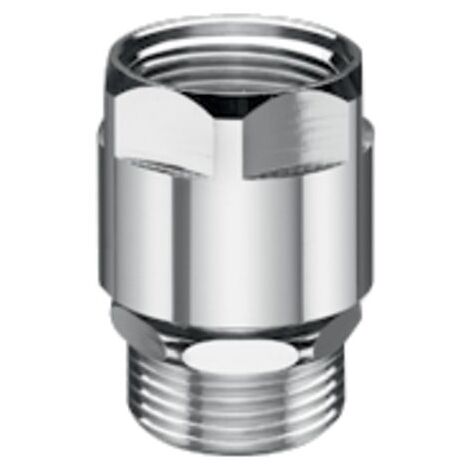

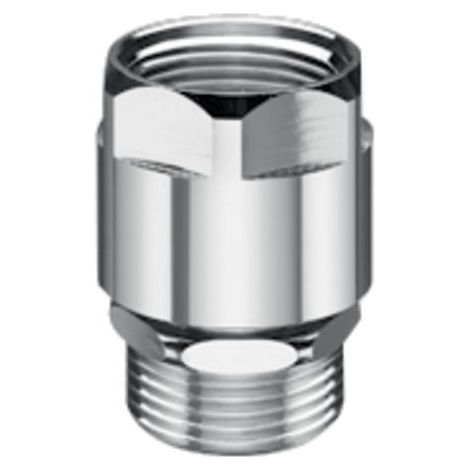

Der Schell Rohrbelüfter DN 20 3/4", Chrom ist eine zuverlässige Lösung für den sicheren Umgang mit Wasser in verschiedenen Anwendungen, sei es im Bad, in der Küche, im Keller, in der Garage oder im Garten. Die Geräteanschluss-Armaturen von SCHELL bieten die passende Lösung für Neubauten und Sanierungen, stets in bewährter SCHELL Qualität und mit trinkwassergerechten Werkstoffen.Technische daten
- Max. Betriebsdruck: 10 bar
- Max. Betriebstemperatur: 70 °C
- Sicherungseinrichtung gemäß EN 1717: HB
- Anschluss: DN 20 G 3/4 AG
- Abgang: DN 20 G 3/4 IG
- Werkstoff: Messing konform TrinkwV
- Oberfläche: chrom
- Zertifikate: DIN-DVGW
- Rohraußendurchmesser: 22 mm
- Länge Anschluss 1: 48,5 mm
- Arbeitslänge Anschluss 1: 9,6 mm
- Nenndurchmesser: 3/4 Zoll (20 mm)
Installation
- Rohrbelüfter muss senkrecht eingebaut werden und vollkommen zugänglich sein.
- Nachgeschaltete Rohrleitung muss flexibel und entfernbar sein.
- Rohrbelüfter darf nicht in überflutungsgefährdeten Räumen eingebaut werden.
- Rohrbelüfter muss in belüfteter Umgebung (reine Atmosphäre) montiert und gegen Frost/hohe Temperaturen geschützt werden.
- Es darf kein Absperrorgan nach dem Rohrbelüfter montiert werden.
- Der Mindestabstand zu nachfolgendem Flüssigkeitsspiegel muss > 250 mm betragen.
- Rohrbelüfter dürfen nicht ständigen Rückdrücken ausgesetzt werden.
Anwendung
Der Rohrbelüfter wird zur Montage an Geräteanschlussarmaturen mit RV, ohne RB verwendet und sorgt für eine sichere Belüftung in verschiedenen Anwendungen.Weitere Informationen
- In Verbindung mit Geräteanschluss-Armaturen mit RV: Sicherungskombination HD (EN 1717).
- Trinkwasserkonform nach UBA: Ja
