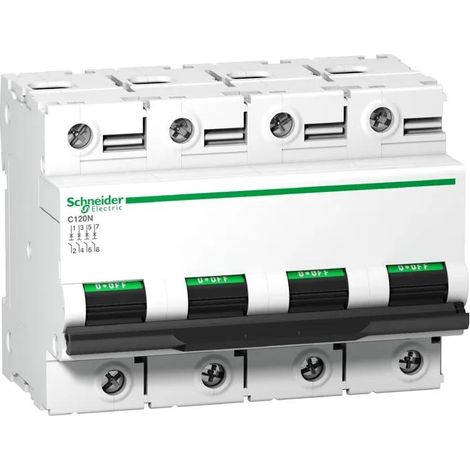

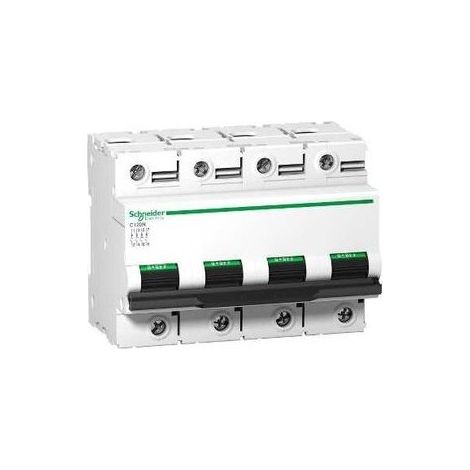

Leistungsschalter Acti9 C120N 4P 80 A Kurve C

Kleinformatiger Leistungsschalter 4P mit Nennstrom von 80 A, Kurve C und Abschaltleistung Icn von 10.000 A bei 230–400 V AC. Für Anwendungen in einphasigen und dreiphasigen Netzen ausgelegt, mit thermomagnetischer Schutzfunktion, Montage auf 35 mm DIN-Schiene und Schutzart IP20. Kleinformatiger Leistungsschalter 4P, entwickelt zum Schutz elektrischer Schaltungen in Wohn- und kleinen Gewerbeinstallationen. Bietet thermomagnetischen Schutz mit Kurve C, geeignet für induktive Lasten und Motorstarts. Die Montage auf 35 mm DIN-Schiene ermöglicht eine flexible Installation in Schaltschränken. Technische DatenAnzahl Pole: 4P Anzahl geschützter Pole: 4 Neutrale Position: Links Nennstrom [In]: 80 A bei 30 °C Netzart: AC Technologie des Auslösemechanismus: Thermomagnetisch Kurvencode: C Abschaltleistung: 10000 A Icn bei 230…400 V AC 50/60 Hz gemäß EN/IEC 60898-1 Abschaltleistung im Betrieb [Ics]: 7500 A 75 % gemäß EN/IEC 60898-1 – 230…400 V AC 50/60 Hz Netzfrequenz: 50/60 Hz Nennspannung [Ue]: 220…240 V, 230…400 V, 380…415 V, 440 V AC 50/60 Hz Grenze des magnetischen Auslösers: 5…10 x In Klasse der Begrenzung: 3 gemäß Icu Nennisolationsspannung [Ui]: 500 V AC 50/60 Hz gemäß Icu Spannungsspitzenfestigkeit [Uimp]: 6 kV gemäß Icu Stellungsanzeige: Ja Bedienungstyp: Hebel Signale vor Ort: Ein/Aus-Anzeige Montageart: Klippbar Montageunterlage: Symmetrische 35 mm DIN-Schiene Gänge: 12 Höhe: 81 mm Breite: 108 mm Tiefe: 73 mm Gewicht: 0,82 kg Farbe: Weiß Mechanische Haltbarkeit: 20000 Zyklen Elektrische Haltbarkeit: 5000 Zyklen gemäß En > 50 A Anschlüsse: Tunnelklemmen 1…50 mm² fest, 1,5…35 mm² flexibel Kabelstranglänge: 15 mm Drehmoment: 3,5 N·m Erdschluss-Schutz: Unabhängiger Block Schutzart IP: IP20 gemäß Aktivieren/Deaktivieren Ig Verschmutzungsgrad: 3 gemäß En > 50 A Überspannungskategorie: IV Tropische Ausführung: 2 gemäß IEC 60068-1 Relative Luftfeuchtigkeit: 95 % bei 55 °C Maximale Betriebshöhe: 2000 m Betriebstemperatur: -25…70 °C Lagertemperatur: -40…85 °C Normen: EN/IEC 60898-1 Icu Umweltfreundliches Angebot: Green Premium-Produkt REACH-konform ohne SVHC: Ja RoHS-UE-Richtlinie: Konform Ohne schädliche Schwermetalle: Ja Ohne Quecksilber: Ja RoHS-Ausnahmen: Ja RoHS-China-Vorschrift: Proaktive RoHS-China-Erklärung (außerhalb des rechtlichen Anwendungsbereichs von RoHS-China) Elektroschrott: Im europäischen Markt muss das Produkt gemäß einem spezifischen Entsorgungssystem entsorgt werden und niemals in einen Müllcontainer gelangen.
