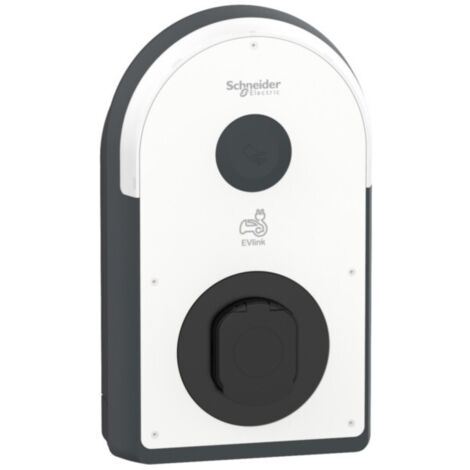

Schneider Pro AC Wallbox, 22kW, T2S Steckdose MID, 6mA, IP55, IK10, NFC/RFID Reader, EVB3S22N40M

Schneider Pro AC Wallbox, 22kW, T2S Steckdose MID, 6mA, IP55, IK10, NFC/RFID Reader, EVB3S22N40M

EVlink Pro AC Wallbox mit Typ 2 Steckdose mit Shuttern Die EVlink Pro AC Wallbox mit Typ 2 Steckdose mit Shuttern ist für den Einsatz in halböffentlichen Garagen oder auf Parkplätzen geeignet. Sie kann drinnen oder draußen an der Wand, an der EVlink Stele (EVA1PBS1 / EVA1PBS2) oder im Metal Kit (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2) installiert werden. Die Wallbox ermöglicht das Mode 3 Laden gemäß IEC 61851-1 mit einer 3-phasigen Ladeleistung von bis zu 22 kW. Sie verfügt über eine Typ 2 Steckdose und einen integrierten MID-Zähler mit 3 Phasen und einer Gleichstromfehlerstromerkennung von 6mA (eignet sich für den Einsatz eines FI Typ A). Die Wallbox verfügt über verschiedene digitale Eingänge, darunter einen für die vorübergehende Strombegrenzung, einen für die verschobene/ausgesetzte Ladung und einen für die EV-Anwesenheitserkennung. Die Zugriffskontrolle erfolgt über einen NFC/RFID-Reader. Der NFC-Reader ist mit 13,56 MHz kompatibel mit Typ 1, 2, 4 und 5 Badges. Der RFID-Reader entspricht den Protokollen ISO/CEI 14443 A &, B und ISO/CEI 15693 und ist mit Mifare Ultralight, Mifare Classic und Mifare Plus kompatibel. Die Nutzerinformationen und Statusmeldungen werden über einen gut sichtbaren LED-Bogen angezeigt. Die Inbetriebnahme der Wallbox erfolgt über die eSetup App via Bluetooth. Die Kommunikationsstandards umfassen Bluetooth, Ethernet mit 2 Anschlüssen (1 für Daisy Chain), Modbus serial, Modbus TCP und OCPP 1.6J zur Anbindung an ein Backend sowie dem Lastmanagementsystem EcoStruxure EV Charging Expert. Als optionales Zubehör sind ein Wifi-Modul (EVA1MW), ein Modem-Modul (EVA1MS &, EVA1MM) und ein ISO 15118-Modul (EVA1M8) erhältlich, die am Ladecontroller angeschlossen werden können. Die Ladestation ist in den Farben Dunkelgrau RAL 7016 (Korpus) und Schwarz RAL 9005 (Korpus) sowie Weiß RAL 9003 (Frontabdeckung) erhältlich. Die Abmessungen betragen 317x529x153mm und das Gewicht beträgt 7,5 kg. Die Wallbox besteht aus UV-behandeltem Polycarbonat und weist eine Stoßfestigkeit von IK10 auf. Sie ist nach IP55 gegen Eindringen von Staub und Wasser geschützt. Der Temperaturbereich für den Betrieb liegt zwischen -30 und 50°C, während der Lagertemperaturbereich von -40 bis 80°C reicht. Die maximale Betriebshöhe beträgt 2000m ohne Derating. Die relative Luftfeuchtigkeit sollte im Bereich von 5 bis 95% liegen und der Eigenverbrauch der Wallbox liegt unter 10W. Das Erdungssystem der Wallbox kann TT, TN(S) oder TN(C)(S) sein und ist mit einem zusätzlichen Trenntransformator in der Spannungsversorgung IT-kompatibel. Die Normen und Standards, die eingehalten werden, sind CE, E.V. Ready, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2:2019, EN 61000-6-3:2007 + A1:2011, IEC 60884-1 und NF-C 61314.
