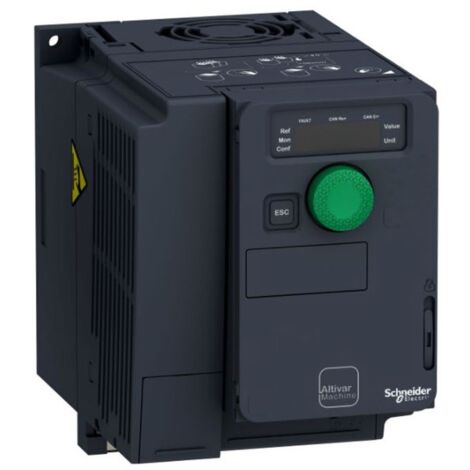

Telemecanique Wechselrichter ATV320 0.75KW dreiphasig 500V ATV320U07N4C

Telemecanique Schneider ATV320 0,75KW dreiphasiger Wechselrichter:

• Antrieb mit variabler Geschwindigkeit,
• Compact Disk
• Für asynchrone und synchrone Motoren
• Eingebauter EMC-Filter der Klasse C2
• FAN-Kühltyp
• Sensorlose Vektorsteuerung
• 3 Phasen
• Spannung 400V

Der Umrichter ATV320U07N4C von Schneider Electrics ist eine dreiphasige Asynchronmotoreinheit mit variabler Drehzahl. Es hat eine Nennleistung von 0,75 kW und eine Versorgungsspannung von 400 VAC. Die Abmessungen des Frequenzumrichters sind: Länge 105 mm, Breite 158 mm und Gesamttiefe 142 mm.

Altivar ATV320 Reihe

Die drehzahlvariablen Antriebe ATV320 von Altivar Machine sind einfache und fortschrittliche Maschinen. Sie sind für Erstausrüster konzipiert und erfüllen die Anforderungen einfacher und anspruchsvoller Anwendungen für Drehstrom-Synchron- und Asynchronmotoren von 0,18 bis 15 kW. Diese Art von VFD ist die perfekte Lösung zur Verbesserung der Maschineneffizienz für eine Vielzahl von Anwendungen.

Merkmale und Vorteile

• Erweiterte Automatisierungsfunktionen durch einfache Motorsteuerung mit offenem Regelkreis für Asynchron- und Synchronmotoren - gilt auch für dynamische Präzision bei niedrigen Drehzahlen für Start/Stopp-Anwendungen
• Erweiterte Konnektivität mit Automatisierungseinrichtungen wie EtherNet/IP - Modbus TCP, Profinet EtherCAT, Profibus, CANopen und DeviceNet
• Funktionen wie ATVLogic bringen Vielseitigkeit und Anwendungswissen in die Maschinen
• Die Frequenzumrichter ATV320 von Altivar Machine setzen die Tradition ihrer Vorgänger in Bezug auf Robustheit und Zuverlässigkeit fort
• Zur Optimierung der Maschinenverfügbarkeit, insbesondere bei Produktionsänderungen, können Sicherheitsdiagnose und -betrieb, Systemintegration und Netzwerkkonfiguration zeitnah realisiert werden.
• Das ATV320 ist für eine einfache und kostengünstige Installation für eine Reihe von Maschinenkonfigurationen und für die Platzierung in Innenräumen, wie z. B. in Schränken und Maschinengestellen, konzipiert.
• Mit ihrem robusten, langlebigen und zuverlässigen Design und den nach IEC 60721-3-3 Klasse 3C3 beschichteten Leiterplatten können diese VFDs die Maschinenverfügbarkeit unter rauen Bedingungen erhöhen.
• Für diese Serie gibt es je nach Maschine verschiedene Montagemöglichkeiten (vertikal, horizontal, mit der Möglichkeit, das Steuermodul bei seitlicher Montage in einer Side-by-Side-Anordnung zu versetzen)
• Umfassendes integriertes Sicherheitsprogramm für Maschinen mit zusätzlichem Sicherheitsabschaltmoment, vier komplette Sicherheitsüberwachungsfunktionen zur Vereinfachung der Zertifizierung und Einhaltung der Maschinenrichtlinie 2006/42/EG
• Einfach zu montierende Kommunikationstafeln im Kassettenformat

Wo wird ein frequenzvariabler Antrieb (VFD) normalerweise eingesetzt?

• Die ATV320-Serie kann in einfachen und/oder fortschrittlichen Maschinen eingesetzt werden
• Diese Serie kann für mechanische und elektrische Installationen verwendet werden
• Materialtransport - kleine Förderbänder
• Verpackung - Etikettier- und Kleinverpackungsmaschinen
• Gebläsemaschinen - für Luft- oder Rauchabsaugung, Kunststofffolienmaschinen, Öfen und Heizkessel
• Einfache Verbrauchergeräte wie Zugangssperren und drehbare Werbetafeln
• Gesundheitssektor, z. B. medizinische Betten und Laufbänder
• Sie werden auch in der Lebensmittel- und Getränkeindustrie in Maschinen wie Mühlen, Mischern und Knetern eingesetzt.
• Diese Art von Umrichtereinheiten kann auch eine gute Lösung für Unternehmen sein, die Waren oder Material von einem Punkt zum anderen heben müssen

ATV320 Serie VFD Wartung und Kontrolle

• Der Altivar 12 benötigt keine vorbeugende Wartung, es wird jedoch empfohlen, einige regelmäßige Kontrollen durchzuführen, um eine optimale Leistung zu gewährleisten
• Überprüfen Sie den Zustand und die Dichtigkeit der Anschlüsse
• Achten Sie darauf, dass die Temperatur in der Umgebung des Geräts auf einem akzeptablen Niveau bleibt und dass die Belüftung gut ist. Die durchschnittliche Lebensdauer der Ventilatoren beträgt zehn Jahre.
• Sicherstellen, dass eventuell vorhandener Staub entfernt wird
• Vergewissern Sie sich, dass die Ventilatoren stets ordnungsgemäß funktionieren und dass die Abdeckungen nicht beschädigt sind.

Technische Daten

• Nennleistung 0,75 W
• Phase 3
• Versorgungsspannung 400 V AC
• Nennstrom 3,6 A
• Ausgangsfrequenz 0,1 → 599Hz
• Zur Verwendung mit Asynchronmotoren, Synchronmotoren
• Baureihe ATV320
• Schutzart IP20
• Kommunikationsart Feldbus Profibus
• Antriebsart Variable Frequenz
• Bedienfeld Ja
• Inklusive Filter Ja
• Erfüllte Normen CE, CSA, cUL, EAC, EN 954-1, EN ISO 13849-1, EN ISO 13849-2, IEC 60204-1, IEC 6100, IEC 61158, IEC 61508, IEC 61784, IEC/EN 60721, NOM 117, RCM, UL
• Gesamttiefe 142mm
• Funktion der Motorsteuerung
• Gesamtbreite 158 mm
• Gesamtlänge 105 mm
• Montageart DIN-Schiene
• Besondere Merkmale Fortschrittliche Automatisierungsfunktionalität, auch bei niedrigen Drehzahlen und dynamischer Genauigkeit für Start/Stop-Anwendungen, Kombinierte Motorsteuerung mit offenem Regelkreis, Antrieb mit variabler Drehzahl verbessert die Effizienz der Maschine

• Art : Wechselrichter
• Spannung : 500V
• Schutzart : IP20
