Allgemeine Beschreibung

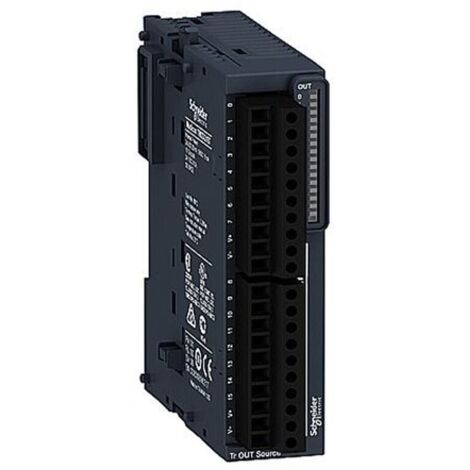

Das Telemecanique TM3 Modul mit 16 Ausgängen (TM3DQ16T) ist ein digitales Ausgangsmodul, das für verschiedene Automatisierungsanwendungen konzipiert wurde. Es bietet eine zuverlässige Steuerung mit einer Vielzahl von Funktionen und ist ideal für den Einsatz in industriellen Umgebungen.Technische daten
- Digitaler Ausgangstyp: Transistor
- Anzahl der digitalen Ausgänge: 16
- Digitale Ausgangsspannung: 24 V DC pro Transistorausgang
- Digitaler Ausgangsstrom: 500 mA pro Transistorausgang
- Reaktionszeit: 450 µs (Einschalten), 450 µs (Ausschalten)
- Maximaler Leckstrom: 0,1 mA pro Transistorausgang
- Maximaler Spannungsabfall: <0,4 V
- Maximale Wolframlast: <3 W pro Transistorausgang
- Höhe: 90 mm
- Tiefe: 84,6 mm
- Breite: 27,4 mm
- Gewicht: 0,11 kg
- Betriebsumgebungstemperatur: -10/+35 °C (vertikaler Einbau), -10/+55 °C (horizontaler Einbau)
- Lagertemperatur: -25/+70 °C
- Relative Luftfeuchtigkeit: 10...95 %, nicht kondensierend (Betrieb und Lagerung)
- Schutzart: IP20 (mit montierter Schutzabdeckung)
- Verschmutzungsgrad: 2
- Betriebshöhe: 0...2000 m
- Lagerhöhe: 0...3000 m
- Stromverbrauch: 5 mA bei 5 V DC im Aus-Zustand, 15 mA bei 5 V DC im Ein-Zustand
Kompatibilität und Zubehör
- Elektrischer Anschluss: 10 abnehmbare 1,5 mm² Schraubklemmen mit 3,81 mm Steigungseinstellung für Ausgänge
- Maximale Kabellänge zwischen den Geräten: ungeschirmtes Kabel: <30 m pro Transistorausgang
Weitere Informationen
- Elektrostatische Entladungsfestigkeit: 8 kV in Luft, 4 kV bei Kontakt gemäß EN/IEC 61000-4-2
- Magnetfeldfestigkeit: 30 A/m "50/60 Hz" gemäß EN/IEC 61000-4-8
- Schnelle Transientenfestigkeit: 1 kV pro E/A gemäß EN/IEC 61000-4-4
- Überspannungsfestigkeit: 1 kV E/A-Gleichtakt gemäß EN/IEC 61000-4-5
- Widerstandsfähigkeit gegenüber elektromagnetischen Feldern: 10 V/m 80 MHz...1 GHz nach EN/IEC 61000-4-3
- Vibrationsfestigkeit: 3,5 mm bei 5...8,4 Hz auf DIN-Schiene
