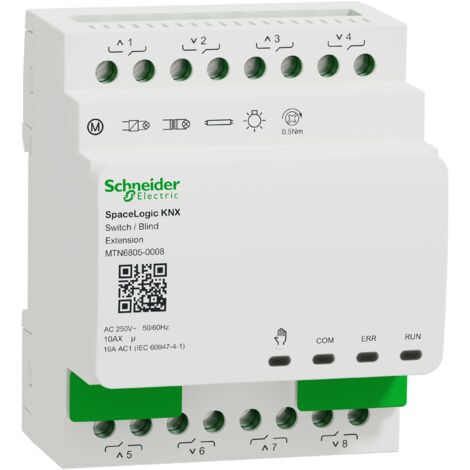

Schneider Electric Jalousie- / Schaltaktor SpaceLogic KNX MTN6805-0008, 8 Ausgänge, Weiß

Schneider Electric Jalousie- / Schaltaktor SpaceLogic KNX MTN6805-0008, 8 Ausgänge, Weiß

Die SpaceLogic KNX Erweiterung von Schneider Electric dient als flexible Ergänzung für die Gebäudeautomation zur Steuerung von Jalousien, Rollläden oder elektrischen Lasten. Das Modul erweitert einen Master-Aktor um 8 Schaltausgänge beziehungsweise 4 Jalousieausgänge und lässt sich platzsparend auf DIN-Schienen montieren. Durch die freie Konfigurierbarkeit der Kanäle und die manuelle Bedienmöglichkeit vor Ort bietet das System eine hohe Anpassungsfähigkeit für moderne KNX-Installationen.

Funktionsweise und Steuerung

Die Erweiterung wird über einen Master-Aktor mit Spannung versorgt und kommuniziert über diesen mit dem KNX-Bus. Pro Master können bis zu zwei dieser Erweiterungsmodule betrieben werden, wodurch sich die Kapazität auf bis zu 24 Lasten oder 12 Jalousieantriebe skalieren lässt. Die Programmierung erfolgt zentral über die ETS-Anwendung des Masters. Im Falle eines Gerätetausches ist keine erneute Programmierung erforderlich, da die Konfiguration im Master hinterlegt bleibt.

Vielseitige Einsatzmöglichkeiten

Das Gerät unterstützt zahlreiche Funktionen für den Schalt- und Jalousiebetrieb, darunter Szenensteuerungen, Sperrfunktionen, Treppenlichtzeitfunktionen sowie eine 8-Bit-Positionierung für Höhe und Lamellen. Eine grüne LED signalisiert die Betriebsbereitschaft, während eine rote LED den aktiven Handbetrieb anzeigt. Die Auslegung erlaubt den Anschluss verschiedenster Lastarten wie Glühlampen, Halogenlampen sowie kapazitive und induktive Lasten.

Die SpaceLogic KNX Erweiterung optimiert die Gebäudeautomation durch ihre hohe Flexibilität und einfache Integration in bestehende KNX-Systeme. Mit einer Schaltleistung von bis zu 2300 W pro Ausgang und einem Nennstrom von 16 A deckt das Modul anspruchsvolle Anforderungen ab. Die kompakte Bauweise mit einer Breite von 4 Teilungseinheiten ermöglicht eine effiziente Nutzung des Platzes im Schaltschrank, während die manuelle Bedienbarkeit vor Ort die Inbetriebnahme und Wartung erleichtert.

Technische Daten

• Montageart: REG (DIN-Schiene)
• Breite: 4 Teilungseinheiten (72 mm)
• Anzahl Ausgänge: 8 Schaltausgänge oder 4 Jalousieausgänge
• Nennspannung: 250 V AC, 50/60 Hz
• Max. Schaltleistung: 2300 W
• Nennstrom: 16 A
• Schutzart: IP20

Lieferumfang

• 1x SpaceLogic KNX Erweiterung Schalter/Jalousie MTN6805-0008
• 1x Busanschlussklemme

Produktspezifikation

• Andere Bussysteme: ohne
• Anzahl der Ausgänge: 8 4
• Anzahl der Eingänge: 8
• Baureihe: SpaceLogic KNX
• Betriebsmodus: KNX Bussystem
• Breite in Teilungseinheiten: 4
• Busmodul abnehmbar: Ja
• Bussystem Funkbus: Nein
• Bussystem KNX: Ja
• Bussystem KNX-RF (Funk): Nein
• Bussystem LON: Nein
• Bussystem Powernet: Nein
• Bustyp: KNX
• Farbton: Weiß
• Funk bidirektional: Nein
• Funktion Schalten: Ja
• Max. Anzahl der Jalousieausgänge: 4
• Max. Schaltleistung: 2300
• Min. Tiefe der Gerätedose: 66
• Mit Busankopplung: Ja
• Mit LED-Anzeige: Ja
• Montageart: REG
• Montagehalterung: DIN-Schiene
• Nenneingangsleistung: AN / AUS-Status:
• Schaltstrom ohmsch: 16
• Schutzart (IP): IP20
• Stromart: AC
• Stromversorgungs-Eingangsstrom: 6
• Vor Ort-/Handbedienung: Ja
• [In] Bemessungsstrom: 16 A 10
• [Ue] Bemessungs-Betriebsspannung: 250 V AC 50 / 60
