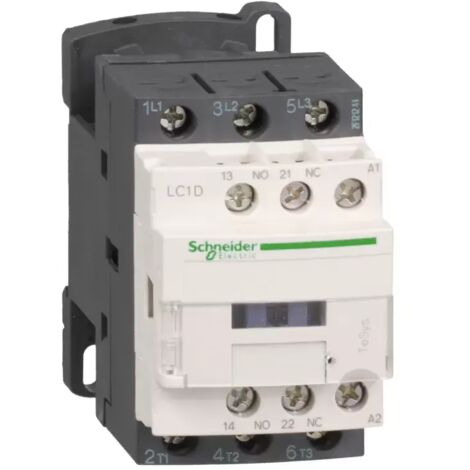

Schneider Electric SCHÜTZ 3P. 380V/50/60HZ 1S+1Ö (LC1-D18Q7 32A)

Leistungsschütz, 3p+1S+1Ö, 7,5kW/400V/AC3, 18A, Spule 380V 50/60Hz. Produktbereich: TeSys D - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: 300 V DC für Hauptstromkreis, 690 V AC 25 - 400 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 18 A ( 60 °C) bei 440 V AC AC-3 für Hauptstromkreis, 32 A ( 60 °C) bei 440 V AC AC-1 für Hauptstromkreis - Motorleistung (kW): 10 kW bei 500 V AC 50/60 Hz, 10 kW bei 660 - 690 V AC 50/60 Hz, 4 kW bei 220 - 230 V AC 50/60 Hz, 7.5 kW bei 380 - 400 V AC 50/60 Hz, 9 kW bei 415 - 440 V AC 50/60 Hz - Motorleistung (HP): 1 hp bei 115 V AC 50/60 Hz für 1 Phase Motor, 10 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motor, 15 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 3 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motor, 5 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor,

Technische Details:

Name	Wert
Type	LC1-D18Q7 32A
Hersteller Artikelnummer	LC1D18Q7
Anzahl der Hilfskontakte als Öffner	1
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	32 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	18 A
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Geeignet für Reiheneinbau	nein
Bemessungssteuerspeisespannung AC 50 Hz	380 V
Bemessungssteuerspeisespannung AC 60 Hz	380 V
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart zur Betätigung	AC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	9 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V	4 kW
Tiefe	86 mm
Breite	45 mm
Höhe	77 mm
