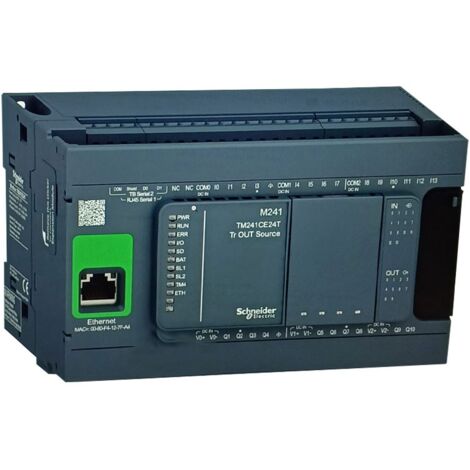

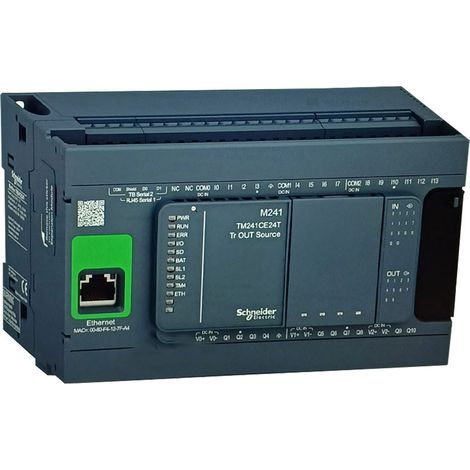

Telemecanique M241 24 Logiksteuerung E/A Transistor PNP TM241CE24T

Schneider M241 24 E/A Telemecanique Logic Controller mit den folgenden Merkmalen:



• Nennversorgungsspannung [Us] 24 V DC
• Anzahl der digitalen Eingänge: 14, digitaler Eingang 8 schneller Eingang nach IEC 61131-2 Typ 1
• Digitaler Ausgangstyp: Transistor
• Anzahl der digitalen Ausgänge: 10 Transistor 4 schnelle Ausgänge
• Digitale Ausgangsspannung: 24 V DC pro Transistorausgang
• Digitaler Ausgangsstrom: 0,5 A pro Transistorausgang (Q0...Q9), 0,1 A pro schnellen Ausgang (PTO-Modus) (Q0...Q3)
• Anzahl der digitalen E/A: 24
• Anzahl der E/A-Erweiterungsmodule7 (lokale E/A-Architektur), 14 (dezentrale E/A-Architektur)
• Versorgungsspannungsgrenzen 20,4...28,8 V
• Einschaltstrom 50A
• Leistungsaufnahme in W: 32,6...40,4W (bei max. Anzahl von Erweiterungs-E/A-Modulen)

Weitere technische Merkmale:

• Digitale Eingangslogik: Senke oder Quelle
• Digitale Eingangsspannung: 24 V
• Digitale Eingangsspannung Typ DC
• Spannungszustand 1 garantiert >= 15 V pro Eingang
• Spannungszustand 0 garantiert <= 5 V pro Eingang
• Digitaler Eingangsstrom: 5 mA pro Eingang, 10,7 mA pro Schnelleingang
• Eingangsimpedanz: 4,7 kOhm pro Eingang, 2,81 kOhm pro schnellem Eingang
• Digitale Ausgangslogik: positive Logik (Quelle)
• Grenzwerte der Ausgangsspannung: 30V DC
• Genauigkeit: +/-0,1% bei 0,02...0,1 kHz für schnellen Ausgang, +/- 1 % bei 0,1...1 kHz für schnellen Ausgang
• Maximaler Ableitstrom; 5 µA pro Ausgang
• Maximaler Spannungsabfall: <1V
• Maximale Wolframlast: <2,4W
• Rücksetzzeit: 10 ms automatischer Rücksetzausgang, 12 s automatischer Rücksetzschnellausgang
• Speicherkapazität: 8 MB pro Programm - 64 MB Systemspeicher RAM
• Datensicherung: 128 MB integrierter Flash-Speicher zur Sicherung von Anwenderprogrammen
• Datensicherungslaufwerk: <= 16 GB SD-Karte (optional)
• Batterietyp: BR2032 Lithium, nicht wiederaufladbar, Batterielebensdauer: 4 Jahre
• Sicherungszeit: 2 Jahre bei 25 °C
• Echtzeituhr: Mit
• Taktdrift: <= 60 s/Monat bei 25 °C
• Stromversorgung: (Seriell 1) Stromversorgung der seriellen Verbindung: 5 V, <200 mA
• Kommunikationsport-Protokoll: nicht isolierte serielle Verbindung: Modbus Master/Slave-Protokoll
• Ethernet-Anschluss: 10BASE-T/100BASE-TX - 1 Kupferkabelanschluss
• Elektrischer Anschluss: abnehmbare Schraubklemmleiste für Ein- und Ausgänge (Rastermaß 5,08 mm), abnehmbare Schraubklemmleiste zum Anschluss der 24 V DC Stromversorgung (Rastermaß 5,08 mm)
• CE-Symbolik
• Anzahl der Slaves: 64 Modbus TCP, 16 Ethernet/IP:
• Zykluszeit: 10 ms 16 Ethernet/IP, 64 Modbus TCP
• Verschmutzungsgrad 2
• Betriebshöhe 0...2000 m
• Lagerhöhe 0...3000 m
• Schockfestigkeit: 15 gn für 11 ms




Schutzart

• Kurzschlussschutz
• Kurzschluss- und Überlastschutz mit automatischer Rückstellung
• Verpolungsschutz für schnelle Ausgabe




Abmessungen, Gewicht, Temperaturen, relative Luftfeuchtigkeit und IP-Schutzarten:

• Betriebsumgebungstemperatur: -10/+50 °C (vertikaler Einbau), -10/+55 °C (horizontaler Einbau)
• Lagertemperatur: -25/+70 °C
• Relative Luftfeuchtigkeit: 10...95 %, nicht kondensierend (Betrieb), 10...95 %, nicht kondensierend (Lagerung)
• Schutzart: IP20 mit montierter Schutzabdeckung
• Höhe 90 mm
• Tiefe 95 mm
• Breite 150 mm
• Gewicht 530 Gramm



Vibrationsfestigkeit

• 3,5 mm bei 5...8,4 Hz auf symmetrischer Schiene
• 3 gn bei 8,4...150 Hz auf symmetrischer Schiene
• 3,5 mm bei 5...8,4 Hz bei Schalttafeleinbau
• 3 gn bei 8,4...150 Hz bei Schalttafeleinbau



Elektromagnetische Emission

• Leitungsgebundene Abstrahlung 120...69 dBµV/m QP (Netzleitung) bei 10...150 kHz nach EN/IEC 55011
• Leitungsgebundene Störaussendung 63 dBμV/m QP (Stromversorgungsleitung) bei 1,5...30 MHz nach EN/IEC 55011
• Störaussendung 40 dBμV/m QP Klasse A bei 30...230 MHz gemäß EN/IEC 55011
• Leitungsgebundene Störaussendung 79...63 dBμV/m QP (Stromversorgungsleitung) bei 150...1500 kHz nach EN/IEC 55011
• Störaussendung 47 dBμV/m QP Klasse A bei 230...1000 MHz gemäß EN/IEC 55011



Widerstandsfähigkeit gegenüber elektromagnetischen Feldern

• 10 V/m 80 MHz...1 GHz nach EN/IEC 61000-4-3
• 3 V/m 1,4 GHz...2 GHz nach EN/IEC 61000-4-3
• 1 V/m 2 GHz...3 GHz nach EN/IEC 61000-4-3



Schneller Übergangswiderstand

• 2 kV nach EN/IEC 61000-4-4 (Stromversorgungsleitung)
• 1 kV nach EN/IEC 61000-4-4 (Ethernet-Leitung)
• 1 kV nach EN/IEC 61000-4-4 (serielle Leitung)
• 1 kV nach EN/IEC 61000-4-4 (Eingang)
• 1 kV nach EN/IEC 61000-4-4 (Transistorausgang)



Überspannungsfestigkeit

• 1 kV Stromversorgungsleitung (DC) Gleichtakt nach EN/IEC 61000-4-5
• 1 kV Gleichtaktgeschirmtes Kabel nach EN/IEC 61000-4-5
• 0,5 kV Starkstromleitung (DC) im Differenzbetrieb nach EN/IEC 61000-4-5
• 1 kV-Relaisausgang im Differenzbetrieb nach EN/IEC 61000-4-5
• 1 kV Gleichtakt-Eingang gemäß EN/IEC 61000-4-5
• 1 kV Gleichtakt-Transistorausgang nach EN/IEC 61000-4-5



Maximale Kabellänge zwischen den Geräten:

• Ungeschirmtes Kabel: <50 m pro Eingang
• Abgeschirmtes Kabel: <10 m pro Eingang schnell
• Ungeschirmtes Kabel: <50 m pro Ausgang
• Abgeschirmtes Kabel: <3 m pro schnellem Ausgang



Reaktionszeit:

• 50 µs Einschaltzeit, Klemmen I0...I13 pro Eingang
• 50 µs Abschaltung, Klemmen I0...I13 pro Eingang
• <= 2 µs Einschaltzeit, Klemmen I0...I7 für schnellen Eingang
• <= 2 µs Abschaltung, Klemmen I0...I7 für schnellen Eingang
• <= 34 µs Einschaltzeit, Q0...Q9 Klemmen für Ausgang
• <= 250 µs Abschaltung, Q0...Q9 Klemmen pro Ausgang
• <= 2 µs Einschaltzeit, Klemmen Q0...Q3 für schnellen Ausgang
• <= 2 µs Abschaltung, Klemmen Q0...Q3 für schnellen Ausgang



Konfigurierbare Filterzeit

• 1 µs bei schneller Eingabe
• 12 ms bei schneller Eingabe
• 0 ms pro Eingang
• 1 ms pro Eingang
• 4 ms pro Eingang
• 12 ms pro Eingang

• Art : SPS
• Spannung : 24V
