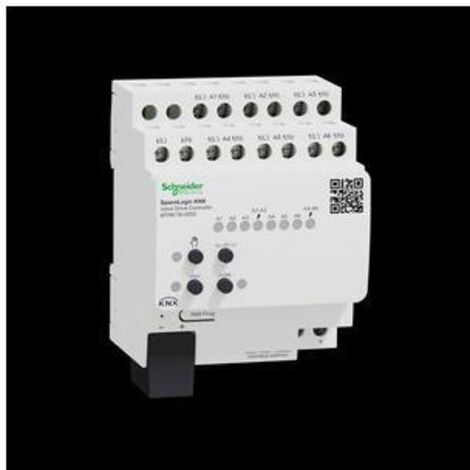

Schneider Electric Ventilantriebsaktor SpaceLogic KNX MTN6730-0002, 6 Ausgänge, 4 TE, REG, Weiß

Schneider Electric Ventilantriebsaktor SpaceLogic KNX MTN6730-0002, 6 Ausgänge, 4 TE, REG, Weiß

Dieser Ventilantriebsaktor aus der Baureihe SpaceLogic KNX ermöglicht die präzise Ansteuerung von elektrothermischen Ventilantrieben für Heiz- oder Kühldecken. Das Gerät verfügt über 6 elektronische Ausgänge und integriert zudem 6 unabhängige Raumtemperaturregler, wodurch eine effiziente Temperatursteuerung direkt über einen Busteilnehmer realisiert wird. Die Montage erfolgt platzsparend auf einer DIN-Schiene im Schaltschrank.

Funktionsweise und Flexibilität

Der Aktor unterstützt sowohl stromlos geschlossene als auch stromlos geöffnete Ventilantriebe. Pro Ausgang lassen sich bis zu 4 Antriebe bei 230 V AC oder 2 Antriebe bei 24 V AC anschließen. Die integrierten Raumtemperaturregler können intern mit den Ventilausgängen verknüpft oder alternativ zur Ansteuerung externer Heizungs- oder Fan-Coil-Aktoren über den Bus genutzt werden. Dies bietet hohe Flexibilität bei der Planung und Installation von HLK-Systemen.

Bedienung und Sicherheit

Für eine einfache Inbetriebnahme und Wartung sind alle Ausgänge manuell per Tastenbedienung steuerbar, wobei ein Baustellenbetrieb möglich ist. Die Ausgänge sind überlast- und kurzschlussgeschützt, was die Betriebssicherheit erhöht. Die Ansteuerung erfolgt wahlweise über schaltende Stellgrößen (1 Bit) oder stetige PWM-Signale (1 Byte).

Technische Daten

• Anzahl der Ausgänge: 6
• Montageart: REG (DIN-Schiene)
• Breite in Teilungseinheiten: 4
• Schaltspannung: 24 - 230 V
• Max. Schaltstrom: 0,05 A
• Schutzart: IP20
• Integrierte Raumtemperaturregler: 6

Durch die Kombination von Ventilsteuerung und Raumtemperaturregelung in einem einzigen Gerät reduziert dieser Aktor den Installationsaufwand. Mit 6 Ausgängen und der Unterstützung für 24 V AC sowie 230 V AC Ventilantriebe bietet er eine vielseitige Lösung für moderne Heiz- und Kühlsysteme. Die integrierte Schutzfunktion und die manuelle Bedienmöglichkeit gewährleisten einen zuverlässigen Betrieb in KNX-Umgebungen.

Produktspezifikation

• Andere Bussysteme: ohne
• Anzahl der Ausgänge: 6
• Ausgänge: 6
• Baureihe: SpaceLogic KNX
• Befestigung Geräteverdrahtung: DIN-Schiene
• Betriebsmodus: KNX Bussystem
• Breite in Teilungseinheiten: 4
• Busmodul abnehmbar: Nein
• Bussystem Funkbus: Nein
• Bussystem KNX: Ja
• Bussystem KNX-RF (Funk): Nein
• Bussystem LON: Nein
• Bussystem Powernet: Nein
• Bustyp: KNX
• Farbton: Weiß
• Funk bidirektional: Nein
• Gesamtzahl 18-mm-TE: 4
• Handschaltung: Ja
• Max. Ausgangsstrom: 0,05
• Max. Schaltstrom (Ohmsche Last): 0,05
• Mit Busankopplung: Ja
• Montageart: REG
• Produkt- oder Komponententyp: Heizungsaktor
• Schaltspannung: 24
• Schaltspannung: 24 - 230
• Schutzart (IP): IP20
• Stellgröße schaltend: Ja
• Stellgröße stetig: Ja
• Stromversorgungs-Eingangsstrom: 12
• TE: 4
• Ventilschutzfunktion: Ja
• [Ue] Bemessungs-Betriebsspannung: 110 - 230
