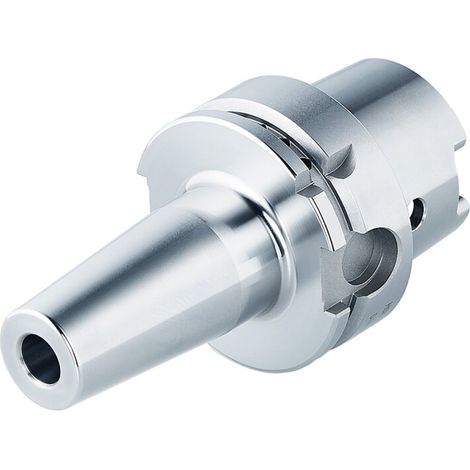

Schrumpffutter 4,5° HSK 63 - 16 - 200 DIN 69893 HSK-A

Verkauft von Bach GmbH

Produktinformationen

Beschreibung

Schrumpffutter 4,5° HSK 63 DIN 69893 HSK-A

Beschreibung

Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
Spezifisch, verzugsarm gehärtet
Oberflächenhärte HRC 58~60
Härtetiefe 0,8mm~0,9mm
Oberflächenrauhigkeit Ra < 0,4 µm
Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
Alle Funktionsflächen feinbearbeitet

Verwendung

Zur Aufnahme von Werkzeugen mit Zylinderschaft

Hinweis

Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6
Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden

Technische Daten

HSK - Schafttyp = HSK-A 63
DCONWS - Spanndurchmesser
TCDCON - Toleranz
LPR - Auskraglänge
BTED - Durchmesser des Körperkegelendes
BD2 - Außendurchmesser
LSCN - Einspannlänge min.
LSCX - Einspannlänge max.
ADJRGA - Verstellweg max.
THID - Anzugsgewinde Morsekegel

Artikelnummer	DCONWS	TDCON	LPR	BTED	BD2	LSCN	LSCX	ADJRGA	THID
A63.70.03	3	h4	80	11	15	9	-	-	-
A63.70.04	4	h4	80	14	22	9	-	-	-
A63.70.05	5	h4	80	16	22	10	-	-	-
A63.70.06	6	h6	80	21	27	22	36	10	M5x0,8
A63.70.08	8	h6	80	21	27	26	36	10	M6x1
A63.70.10	10	h6	85	24	32	31	41	10	M8x1
A63.70.12	12	h6	90	24	32	36	46	10	M10x1
A63.70.14	14	h6	90	27	34	36	46	10	M10x1
A63.70.16	16	h6	95	27	34	39	49	10	M12x1
A63.70.18	18	h6	95	33	42	39	49	10	M12x1
A63.70.20	20	h6	100	33	42	41	51	10	M16x1
A63.70.25	25	h6	115	44	53	47	57	10	M16x1
A63.70.32	32	h6	120	44	53	51	61	10	M16x1
A63.70.03.1	3	h4	120	11	15	9	-	-	-
A63.70.04.1	4	h4	120	14	22	9	-	-	-
A63.70.05.1	5	h4	120	16	22	10	-	-	-
A63.70.06.1	6	h6	120	21	27	22	36	10	M5x0,8
A63.70.08.1	8	h6	120	21	27	26	36	10	M6x1
A63.70.10.1	10	h6	120	24	32	31	41	10	M8x1
A63.70.12.1	12	h6	120	24	32	36	46	10	M10x1
A63.70.14.1	14	h6	120	27	34	36	46	10	M10x1
A63.70.16.1	16	h6	120	27	34	39	49	10	M12x1
A63.70.18.1	18	h6	120	33	42	39	49	10	M12x1
A63.70.20.1	20	h6	120	33	42	41	51	10	M16x1
A63.70.03.2	3	h4	160	11	15	9	-	-	-
A63.70.04.2	4	h4	160	14	22	9	-	-	-
A63.70.05.2	5	h6	160	16	22	10	-	-	-
A63.70.06.2	6	h6	160	21	27	22	36	10	M5x0,8
A63.70.08.2	8	h6	160	21	27	26	36	10	M6x1
A63.70.10.2	10	h6	160	24	32	31	41	10	M8x1
A63.70.12.2	12	h6	160	24	32	36	46	10	M10x1
A63.70.14.2	14	h6	160	27	34	36	46	10	M10x1
A63.70.16.2	16	h6	160	27	34	39	49	10	M12x1
A63.70.18.2	18	h6	160	33	42	39	49	10	M12x1
A63.70.20.2	20	h6	160	33	42	41	51	10	M16x1
A63.70.25.2	25	h6	160	44	53	47	57	10	M16x1
A63.70.32.2	32	h6	160	44	53	51	61	10	M16x1
A63.70.06.3	6	h6	200	21	27	22	36	10	M5x0,8
A63.70.08.3	8	h6	200	21	27	26	36	10	M6x1
A63.70.10.3	10	h6	200	24	32	31	41	10	M8x1
A63.70.12.3	12	h6	200	24	32	36	46	10	M10x1
A63.70.14.3	14	h6	200	27	34	36	46	10	M10x1
A63.70.16.2	16	h6	200	27	34	39	49	10	M12x1
A63.70.18.3	18	h6	200	33	42	39	49	10	M12x1
A63.70.20.3	20	h6	200	33	42	41	51	10	M16x1
A63.70.25.3	25	h6	200	44	53	47	57	10	M16x1
A63.70.32.3	32	h6	200	44	53	51	61	10	M16x1

Eigenschaften

Marke
KEMMLER
ManoMano Art.-Nr
ME200912194
MMID
386270120988
Herstellerreferenz
A63.70.16.3
EAN
4250001087159
