Produktinformationen
Beschreibung

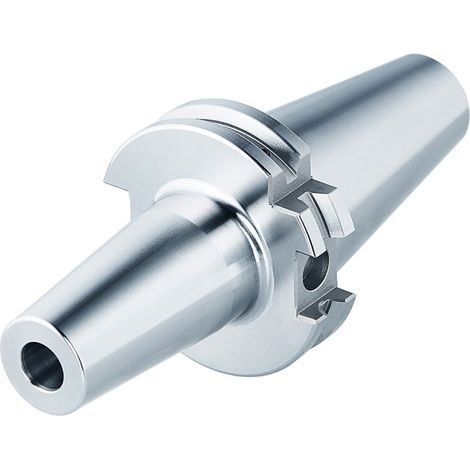

Schrumpffutter SK 30 DIN 69871 AD
Beschreibung
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Verwendung
- Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Hinweis
- Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6
- Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden. l1 = max. Einstecktiefe l2 = max. Verstellweg
Verstellweg max.
- 10
Technische Daten
| Artikelnummer | DCONWS (Spanndurchmesser) | LPR (Auskraglänge) | BTED (Durchmesser des Körperkegelendes) | BD2 (Außendurchmesser) | LSCN (Einspannlänge min.) | LSCX (Einspannlänge max.) | THID (Anzugsgewinde Morsekegel) |
| 302.70.03 | 3 | 80 | 15 | 20 | 6 | - | - |
| 302.70.04 | 4 | 80 | 15 | 20 | 8 | - | - |
| 302.70.05 | 5 | 80 | 15 | 20 | 10 | - | - |
| 302.70.06 | 6 | 80 | 21 | 27 | 22 | 36 | M5x0,8 |
| 302.70.08 | 8 | 80 | 21 | 27 | 26 | 36 | M6x1 |
| 302.70.10 | 10 | 80 | 24 | 32 | 31 | 41 | M8x1 |
| 302.70.12 | 12 | 100 | 24 | 32 | 36 | 46 | M10x1 |
| 302.70.14 | 14 | 100 | 27 | 34 | 36 | 46 | M10x1 |
| 302.70.16 | 16 | 100 | 27 | 34 | 39 | 49 | M12x1 |
| 302.70.18 | 18 | 100 | 33 | 42 | 39 | 49 | M12x1 |
| 302.70.20 | 20 | 100 | 33 | 42 | 41 | 51 | M16x1 |
Eigenschaften
- MarkeKEMMLER
- ManoMano Art.-NrME200914865
- MMID198758856769
- Herstellerreferenz302.70.10
- EAN4250001082598
