Schutzplatine für 21V Lithium-Akku – Bohrmaschine

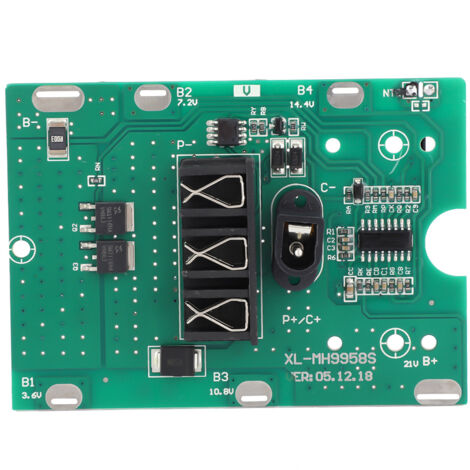

Willkommen in unserem Shop! Diese Lithium-Akkuschutzplatine ist mit einem speziell für 5S-Lithium-Akkus entwickelten integrierten Schaltkreis als Prozessor ausgestattet. Sie ermöglicht die Echtzeitüberwachung von Akkuspannung, Lade- und Entladestrom sowie Umgebungstemperatur. Die Platine bietet umfassenden Schutz vor Überladung, Tiefentladung, Kurzschlüssen und Überhitzung. Sie findet breite Anwendung in Akkupacks für Elektrowerkzeuge mit 18650-Lithium-Akkus. Die hochwertigen elektronischen Bauteile gewährleisten einen stabilen und zuverlässigen Betrieb. Spezifikationen: - Produkttyp: Lithium-Batterieschutzplatine - Modell: XL-MH9958S (oder MH9958S-S) - Anzahl der Zellen in Reihe: 5S (5 Zellen) - Spannung: - Ladespannung: 21 V - Ladespannung pro Zelle: 4,25 V - Strom: - Dauerentladestrom: 8-20 A - Schutz vor Überlastung: - Überlasterkennungsspannung pro Zelle: 4,25 V - Verzögerung des Überlastschutzes: 1 s - Überlastwiederherstellungsspannung pro Zelle: 4,13 V - Verzögerung des Überlastschutzes beim Abschalten: 1 ms - Schutz vor Tiefentladung: - Tiefentladungserkennungsspannung pro Zelle: 2,8 V - Verzögerung des Tiefentladungsschutzes: 1 s - Tiefentladungswiederherstellungsspannung pro Zelle: 3,0 V Tiefentladeschutz-Abschaltverzögerung: 100±20ms

- Überstromschutz:

- Überstromerkennungsspannung: 0,4V

- Überstromerkennungsstrom: 30±5A

- Überstromerkennungszeit: 1s

- Wiederherstellung: Automatisch

- Kurzschlussschutz:

- Integrierter Kurzschlussschutz

- Kurzschlusserkennungszeit: 250µs

- Wiederherstellungszeit nach Kurzschluss: 1s

- Kurzschlusserkennungsspannung: 0,8V

- Wiederherstellung: Automatisch nach Lastabschaltung

- Thermischer Schutz:

- Überhitzungsschutztemperatur: 70±5℃

- Überhitzungswiederherstellungstemperatur: 55±5℃

- Strom Stromverbrauch:

- Betrieb: 25 µA (bei 25 °C) - Standby: 6 µA (bei 25 °C) - Innenwiderstand: - Innenwiderstand des Entladekreises: 30 ± 5 mΩ - Abmessungen: - Länge x Breite: ca. 89 x 64 mm / 3,5 x 2,5 Zoll - Temperaturbedingungen: - Betriebstemperatur: -40 °C bis 85 °C, relative Luftfeuchtigkeit ≤ 75 % - Lagertemperatur: -40 °C bis 125 °C, relative Luftfeuchtigkeit ≤ 75 % - Lieferumfang: - 1 x Lithium-Batterieschutzplatine
