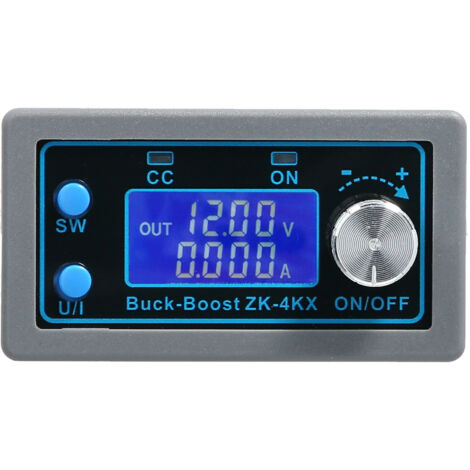

Selbstbau-Modul für einstellbare, programmierbare DC-Boost-Stromversorgung mit konstanter Spannung und konstantem Strom ZK-4KX

1. Das LCD-Display zeigt Eingangs- und Ausgangsspannung, Ausgangsstrom, Ausgangsleistung, Ausgangskapazität und Ausgabedauer an.
2. Die digitale Steuerung ermöglicht eine präzise und schnelle Einstellung der Spannung. Die Ausgangsspannung ist von 0,5 bis 30 V und der Strom von 0 bis 4 A frei einstellbar.
3. Der Eingang ist verpolungssicher, sodass eine Verpolung keine Schäden verursacht.
4. Der Ausgang ist in Sperrrichtung vorgespannt, daher ist beim Laden des Akkus keine zusätzliche Sperrdiode erforderlich.
5. Das Modul kann standardmäßig ein- und ausgeschaltet werden und zeichnet sich durch geringe Restwelligkeit und Filterung aus.
6. Sobald die Betriebsparameter des Moduls die Schutzschwelle überschreiten, schaltet sich der Ausgang automatisch ab. Der Kühlkörper ist verstärkt und sorgt für eine gute Wärmeableitung.

Spezifikation:

Artikeltyp: Boost-Netzteilmodul
Modell: ZK-4KX
Hauptmaterial: ABS + Aluminium
Eingangsspannung: 5,5–30 V
Ausgangsspannung: 0,5–30 V
Ausgangsstrom: Dauerhaft stabiler Betrieb mit 3 A, bis zu 4 A bei verbesserter Wärmeableitung
Ausgangsleistung: 35 W (ohne Wärmeableitung), 50 W (mit verbesserter Wärmeableitung)
Spannungsanzeige: 0,01 V
Stromanzeige: 0,0–0,4 A
Wirkungsgrad: ca. 88 %
Sanftanlauf: Ja (kann bei hoher Last beim Start fehlschlagen)
Schutzmechanismen:
Verpolungsschutz am Eingang Anschluss;
Ausgangs-Verpolungsschutz;
Eingangs-Unterspannungsschutz: 4,8–30 V einstellbar, 4,8 V Standard
Ausgangs-Überspannungsschutz: 0,5–31 V einstellbar, 31 V Standard
Ausgangs-Überstromschutz: 0–4,1 A einstellbar, 4,1 A Standard
Ausgangs-Überspannungsschutz: 0–50 W einstellbar, 50 W Standard
Überhitzungsschutz: 80–110 °C einstellbar, 110 °C Standard
Timeout-Schutz: 0–100 h einstellbar, standardmäßig deaktiviert
Überkapazitätsschutz: 0–60 Ah einstellbar, standardmäßig deaktiviert
Betriebsfrequenz: 180 kHz
L x B x H: ca. 79 x 43 x 26 mm / 3,1 x 1,7 x 1 Zoll
Ausschnittgröße für die Frontplatte: ca. 71 x 39 mm / 2,8 x 1,5 Zoll

Lieferumfang:

1 x Boost-Netzteilmodul
