18 kW Sensor Rückbrandschutz EcoPellet Pelletkessel Ersatzteil

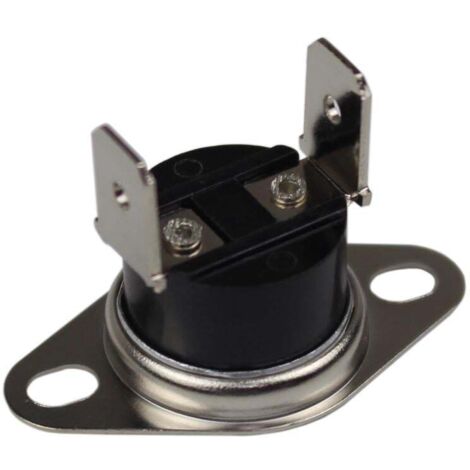

Robin Wood Sensor Rückbrandschutz für den Pelletkessel EcoPellet 18 kW

Ersatzteil für den wassergeführten Pelletkessel Robin Wood EcoPellet 18 kW, eingebaut im Bereich der Pelletzuführung zwischen Förderschnecke und Brennkammer. Der Sensor überwacht die Temperatur an der Pelletzuführung. Steigt sie unzulässig an, meldet er dies der Steuerung, die den Kessel abschaltet. So wird ein Rückbrand in Richtung Förderschnecke und Pellettank verhindert. Das Bauteil ist sicherheitsrelevant und darf nicht überbrückt werden.

Zuordnung und Einbauort

• Gerätezuordnung: Pelletkessel Robin Wood EcoPellet 18 kW, Baureihe EcoPellet 12 bis 35 kW
• Nicht für die Pelletöfen Enya Aqua, Enya Air und Woody, dort gleichnamige, aber andere Teile
• Einbauort im Bereich der Pelletzuführung zwischen Förderschnecke und Brennkammer
• Funktion im Kessel: Rückbrandschutz als sicherheitsrelevante Funktion
• Fehlerbild: Schaltet der Kessel wiederholt mit Sicherheitsmeldung ab, obwohl Brennraum und Abgasweg sauber sind, gehört der Sensor zu den Prüfpunkten

Technische Daten des Kessels

Zum Ersatzteil selbst liegen keine gesonderten Herstellerkennwerte vor, die folgenden Werte gelten für den Kessel.

• Nennwärmeleistung des Kessels 18 kW, Wirkungsgrad über 95 Prozent, Energieeffizienzklasse A++
• Pellettank 105 kg, Wassermantel 38 Liter, Brennstoff Holzpellets Ø 6 bis 8 mm nach DINplus oder ENplus A1
• Rauchrohranschluss Ø 80 mm, Rauchgastemperatur 125 °C, Schornsteinzug 12 bis 20 Pa
• Stromanschluss 230 V / 50 Hz, Leistungsaufnahme Betrieb 60 W, Zündung 350 W
• Kesselmaße B x T x H 600 x 795 x 1.465 mm

Ausbau des Altteils

Vor Beginn der Arbeiten ist die Anlage allpolig spannungsfrei zu schalten, gegen Wiedereinschalten zu sichern und vollständig abkühlen zu lassen. Brennraum, Abgasweg und Zündbereich bleiben nach dem Betrieb lange heiß. Anlage freischalten, Verkleidung im Bereich der Pelletzuführung abnehmen, die Anschlussleitung trennen und den Sensor aus seiner Halterung lösen. Die Lage aller getrennten Verbindungen vor dem Ausbau festhalten, der Sensor darf nicht überbrückt werden.

Montagehinweise für die Fachkraft

Neuen Sensor in gleicher Einbaulage montieren, auf sauberen Kontakt zur Messstelle achten und die Leitung so verlegen, dass sie keine heißen Bauteile berührt. Nach dem Zusammenbau die Auslösung der Sicherheitskette prüfen und einen vollständigen Betriebszyklus beobachten. Arbeiten an spannungsführenden Teilen sind einer Elektrofachkraft vorbehalten, Arbeiten am Abgasweg sind mit dem Schornsteinfeger abzustimmen.

Lieferumfang

1 x Sensor Rückbrandschutz.
