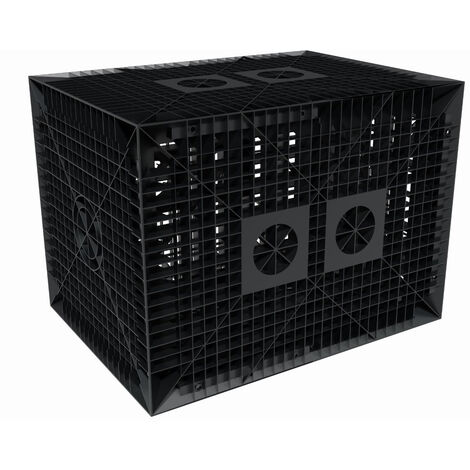

Sickerquader 280 Liter Gartenwässerung Versickerung

Die Sickerquader wurden speziell für den Einsatz in der Regenwasserrückhaltung und -Versickerung und auch für behandeltes Abwasser entwickelt. Bei der Auswahl der Sickerquader ist darauf zu achten, dass diese keine Beschädigungen aufweisen. Beschädigte Sickerquader dürfen nicht eingebaut werden, weil hier die benötigte Druckfestigkeit des Sickerquaders aufgrund der Beschädigungen nicht gegeben sein kann. Veränderungen der Blöcke haben Statische Veränderungen zufolge und sind daher nicht zulässig. Die Sickerquader sind brennbar. Daher sollte der Kontakt der Sickerquader mit offenen Flammen und heißen metallischen Gegenständen vermieden werden. Die Anlage zur Regenwasserrückhaltung und -versickerung ist in der Regel Anzeige- bzw. genehmigungspflichtig. Bitte kontaktieren Sie daher Ihre zuständige Behörde. Beim Einbau der Sickerquader ist darauf zu achten, dass der Untergrund plan und ausreichend verdichtet ist. Werden mehrere Sickerquader eingebaut, muss darauf geachtet werden, dass die Sickerquader dicht nebeneinander liegen, so dass sich keine Lücken zwischen den Boxen bilden können. Nachdem die Sickerquader in der Baugrube angeordnet worden sind, müssen diese mit Geotextil abgedeckt werden. Das Geotextil verhindert das Eindringen von Erdreich in den Sickerquader. Bei der Verwendung von mehreren Geotextilbahnen wird eine Überlappung von mind. 50cm empfohlen.

Bevor Sie dieses Produkt installieren, anschließen und/oder in Betrieb nehmen ist es unbedingt notwendig diese Anleitung aufmerksam und vollständig zu lesen und alle Sicherheitshinweise zu beachten.

Einbauanleitung:

Der Mindestabstand von der Unterkante der Sickerquader zum höchsten Grundwasserspiegel beträgt laut DWA A-138 einen Meter. Der Abstand zum Nachbargrundstück sollte mindestens 3 Meter betragen.

•Dem Einbau zugrunde gelegt werden die Regeln zum Arbeitsschutz und zur Unfallverhütung

•Baugrubenboden sollte zur ordnungsgemäßen Verdichtung die Abmessungen der Sickerquader angemessen überschreiten

•Die Sickerquader müssen dicht nebeneinander eingebaut werden (Lückenbildung vermeiden!)

•Vor den Sickerquadern ist der Einbau eines Schachtes oder eines Vorfilters für Versickerung zum Abfiltern / Absetzen von Schmutzstoffen empfohlen.

•Die Sickerquader müssen vollständig an Oberseite und Seitenflächen mit Geotextil (Klasse 3 mit mind. 200 g/m²) versehen werden, damit keine Erde in die Sickerquader eindringen kann. Bei sandigem Untergrund müssen die Sickerquader auf Geotextil positioniert werden.

•Zur Entlüftung des Systems sollte vom letzten Sickerquader KG-Rohr bis zu einem Be-und Entlüfter gelegt werden. Bitte auf Gefälle zu den Sickerquadern achten

•Die Sickerquader sollten eine Erdüberdeckung von 40 - 140 cm erhalten.

Zusammenbau:

Pins ausbrechen (40Stück) gut geeignet ist ein Seitenschneider.

2.Pins verbinden. Jedes Seitenteil wird mit den Pins verbunden. Falls das Eindrücken mit der Hand nicht funktioniert, einen kleinen Hammer verwenden.

3.Zulauf / Belüftung aussägen, Zulauf und wenn benötigt Belüftung aussägen. Dazu am besten ein kleines Sägeblatt verwenden. Je nach Auslegung DN110 oder DN 150 aussägen.

4.Komplettansicht Zusammenbau

5.Montagebeispiel: Quader mit Belüftung und Geotextil. Geotextil umlegen

Lieferumfang: Sickerquader 280l Fassungsvolumen Bestehend aus 6 Seitenteile aus Polypropylen, montagefreundlicher Bausatz, Anschluss an KG Rohr DN110 oder DN160 (Abmessungen (cm): 80 x 60 x 60 (B x L x H), Abmessungen (cm): 60 x 60 x 60 (B x L x H)) inkl. 40Pins / Verbindungsstifte, PKW-befahrbar (bitte Einbauanleitung beachten)

Technische Daten:

• Seitenteile aus Polypropylen
• 40 Pins / Verbindungsstifte
