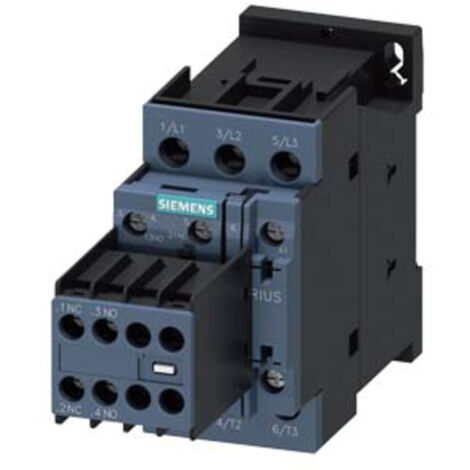

Siemens Schütz 3RT2025-1AP04 7,5kW 230V AC 2S+2Ö Baugröße S0 Schraubanschluss 3RT20251AP04

Siemens Schütz 3RT2025-1AP04 7,5kW 230V AC 2S+2Ö Baugröße S0 Schraubanschluss 3RT20251AP04

Das 3-polige Schütz 3RT20251AP04 der Baugröße S0 von Siemens ist für industrielle Schaltanwendungen konzipiert. Es bietet eine Bemessungsbetriebsleistung von 7,5 kW bei 400 V und ist für den Reiheneinbau geeignet.

Montage und Anschluss

Das Gerät verfügt über einen Schraubanschluss für den Hauptstromkreis, der eine sichere elektrische Verbindung ermöglicht. Die kompakte Bauweise unterstützt eine platzsparende Montage in Schaltschränken.

Technische Daten

• Bemessungsbetriebsleistung AC-3 (400 V): 7,5 kW
• Bemessungsbetriebsstrom AC-3 (400 V): 17 A
• Bemessungsbetriebsstrom AC-1 (400 V): 40 A
• Bemessungssteuerspeisespannung (AC 50 Hz): 230 V
• Hauptkontakte (Schließer): 3
• Hilfskontakte (Schließer): 2
• Hilfskontakte (Öffner): 2
• Betriebsspannung (AC 50/60 Hz): 690 V
• Breite: 45 mm
• Höhe: 85 mm
• Tiefe: 141 mm

Produktspezifikation

• Schließer Haupt.: 3
• Öffner Hilfskontakte: 2
• Schließer Hilfskontakte: 2
• Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5
• Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 40
• Ie bei AC-3, 400V: 17
• Ie bie AC-4, 400V: 15,5
• Spannungsart zur Betätigung: AC
• Bemessungssteuerspeisespannung AC 50 Hz: 230
• Geeignet für Reiheneinbau: Ja
• Bemessungsbetriebsleistung NEMA: 7,3549875
• Anzahl der Öffner als Hauptkontakte: 0
• Anzahl der Schließer als Hauptkontakte: 3
• Anschlussart Hauptstromkreis: Schraubanschluss
• Betriebsspannung AC 50 Hz: 690
• Betriebsspannung AC 60 Hz: 690
• Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 17
• Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 15,5
• Bemessungsbetriebsleistung NEMA: 7,354988
• Anzahl der Hilfskontakte als Schließer: 2
• Anzahl der Hilfskontakte als Öffner: 2
• Breite: 45
• Höhe: 85
• Tiefe: 141
