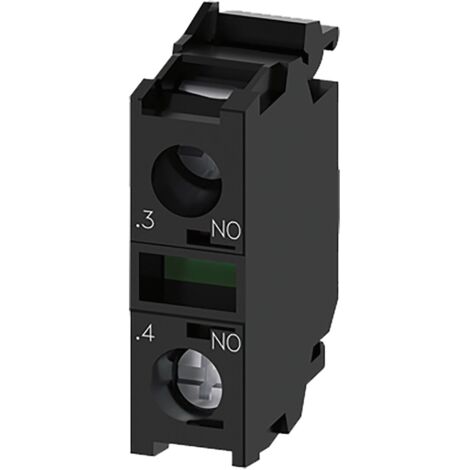

Siemens Kontaktmodul 1S - 3SU1400-1AA10-1BA0 hohe Schock- und Schwingfestigkeit

Name: Siemens Kontaktmodul 1S - 3SU1400-1AA10-1BA0 hohe Schock- und Schwingfestigkeit
Brand: SIEMENS
SKU: 158765
Price: 26.14 EUR
Availability: InStock

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Ähnliches Produkt geliefert von

Eosnow Heckklappen-Kofferraumffnerschalter für Megane Clio Captur Scenic Kangoo 8200076256

11,99 €

Verkauft von Vasalat

Produktinformationen

Beschreibung

Technische Daten:

Produktfunktion Zwangsöffnung: Nein
Isolationsspannung Bemessungswert 500 V
Verschmutzungsgrad 3
Spannungsart
der Betriebsspannung AC/DC
der Eingangsspannung AC/DC
Stoßspannungsfestigkeit Bemessungswert 6 kV
Schutzart IP
des Gehäuses IP40
der Anschlussklemme IP20
Schockfestigkeit
gemäß IEC 60068-2-27 Sinushalbwelle 15g / 11 ms
für Bahnanwendungen gemäß DIN EN 61373 Kategorie 1, Klasse B
Schwingfestigkeit
gemäß IEC 60068-2-6 10 ... 500 Hz: 5g
für Bahnanwendungen gemäß DIN EN 61373 Kategorie 1, Klasse B
Schalthäufigkeit maximal 3 600 1/h
mechanische Lebensdauer (Schaltspiele) typisch 10 000 000
elektrische Lebensdauer (Schaltspiele) typisch 10 000 000
thermischer Strom 10 A
Referenzkennzeichen gemäß IEC 81346-2:2009 S
Dauerstrom des Leitungsschutzschalters C-Charakteristik 10 A
RoHS-Richtlinie (Datum) 10/01/2014
Betriebsspannung
bei AC
— bei 50 Hz Bemessungswert 5 ... 500 V
— bei 60 Hz Bemessungswert 5 ... 500 V
bei DC Bemessungswert 5 ... 500 V
Leistungselektronik - Kontaktzuverlässigkeit Eine Fehlschaltung pro 100 Mio. (17 V, 5 mA), Eine Fehlschaltung pro 10 Mio. (5 V, 1 mA)

Hilfsstromkreis
Ausführung des Kontakts der Hilfskontakte Silberlegierung
Anzahl der Öffner für Hilfskontakte 0
nacheilend schaltend 0
Anzahl der Schließer für Hilfskontakte 1
voreilend schaltend 0
Betriebsstrom bei AC-12
bei 24 V Bemessungswert 10 A
bei 48 V Bemessungswert 10 A
bei 110 V Bemessungswert 10 A
bei 230 V Bemessungswert 8 A
bei 400 V Bemessungswert 8 A
Betriebsstrom bei AC-15
bei 24 V Bemessungswert 6 A
bei 48 V Bemessungswert 6 A
bei 110 V Bemessungswert 6 A
bei 230 V Bemessungswert 6 A
bei 400 V Bemessungswert 3 A
bei 500 V Bemessungswert 1,4 A
Betriebsstrom bei DC-12
bei 24 V Bemessungswert 10 A
bei 48 V Bemessungswert 5 A
bei 110 V Bemessungswert 2,5 A
bei 230 V Bemessungswert 1 A
bei 400 V Bemessungswert 0,3 A
bei 500 V Bemessungswert 0,3 A
Betriebsstrom bei DC-13
bei 24 V Bemessungswert 3 A
bei 48 V Bemessungswert 1,5 A
bei 110 V Bemessungswert 0,7 A
bei 230 V Bemessungswert 0,3 A
bei 400 V Bemessungswert 0,1 A
bei 500 V Bemessungswert 0,1 A
Anschlüsse/ Klemmen
Ausführung des elektrischen Anschlusses Schraubanschluss
Art der anschließbaren Leiterquerschnitte
eindrähtig mit Aderendbearbeitung 2x (0,5 ... 0,75 mm²)
eindrähtig ohne Aderendbearbeitung 2x (1,0 ... 1,5 mm²)
feindrähtig mit Aderendbearbeitung 2x (0,5 ... 1,5 mm²)
feindrähtig ohne Aderendbearbeitung 2x (1,0 ... 1,5 mm²)
bei AWG-Leitungen 2x (18 ... 14)
Anzugsdrehmoment bei Schraubanschluss 0,8 ... 0,9 N·m
Umgebungstemperatur
während Betrieb -25 ... +70 °C
während Lagerung -40 ... +80 °C
Umweltkategorie während Betrieb gemäß IEC 60721 3M6, 3S2, 3B2, 3C3 (ohne Salznebel), 3K6 (bei relativer Luftfeuchtigkeit von 10... 95 %, keine Betauung im Betrieb erlaubt)
Einbau/ Befestigung/ Abmessungen
Befestigungsart Frontplattenbefestigung
der Module und Zubehör Frontplattenbefestigung
Höhe 33,2 mm
Breite 9,8 mm
Tiefe 27,7 mm
Eignung zur Integration
Kunststoffgehäuse Ja
Metallgehäuse Ja

Marke: Siemens
Tiefe(mm): 27,7
Länge(mm): 33,2
Breite(mm): 9,8
Inhaltsangabe (ST): 1

Eigenschaften

Marke
SIEMENS
Schutzklasse
IP40
Nennintensität
AC
Breite
9.8 mm
Art des Kontakts
Normalerweise Geschlossen
ManoMano Art.-Nr
ME94256940
MMID
969408538003
Herstellerreferenz
158765
EAN
9002730926668
