Allgemeine Beschreibung

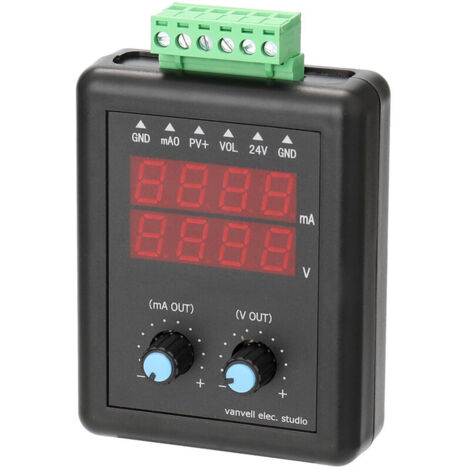

Der 4-20mA 0-10V Signalgenerator ist ein vielseitiges Gerät, das mit einem Encoder zur Ausgabe von Strom und Spannung ausgestattet ist. Die Bedienung erfolgt über einen Encoderknopf, mit dem die Cursorposition zur Anpassung des Ausgangssignals eingestellt wird. Der Generator wird von einer wiederaufladbaren Lithiumbatterie betrieben und bietet eine einfache Möglichkeit, präzise Signale zu erzeugen.Technische daten
- Aktiver Stromausgang: 0–22 mA (minimale Ausgabe: ca. 0,06 mA)
- Passiver Stromausgang: 0–22 mA (minimale Ausgabe: ca. 0,06 mA)
- Externe Stromversorgung: bis zu 30 V
- Last: 0–550 Ω
- Ausgangsspannung: 0 V–12 V (minimale Ausgabe: ca. 0,05 V)
- 24-V-Ausgangsspannung: Antriebsstrom: 35 mA (nicht überschreiten)
- Betriebsumgebung: 0 °C–50 °C, nicht kondensierend
- Größe: 90 x 70 x 28 mm (3,54 x 2,76 x 1,10 Zoll)
- Verpackungsgröße: 150 x 100 x 80 mm (5,91 x 3,94 x 3,15 Zoll)
- Verpackungsgewicht: 120 g (4,23 oz)
Installation
Die Stromversorgung und Aufladung des Generators erfolgen über einen MICRO-USB-Anschluss. Bei niedriger Batteriespannung leuchtet eine Niederspannungsanzeige auf, die darauf hinweist, dass der Generator rechtzeitig aufgeladen werden sollte.Anwendung
Der Signalgenerator eignet sich zur Erzeugung von präzisen Strom- und Spannungssignalen. Die Ausgangswerte können durch Drehen des Encoders angepasst werden, wobei verschiedene Inkremente für Strom (0,01 mA, 0,1 mA, 1 mA, 10 mA) und Spannung (0,01 V, 0,1 V, 1 V, 10 V) zur Verfügung stehen. Die 24-V-Spannungsausgabe wird direkt ausgegeben, wenn 24 V eingeschaltet sind.Weitere Informationen
- Der Korrekturbereich für den Stromausgang beträgt ±9,99 % und für den Spannungsausgang ebenfalls ±9,99 %.
- Die entsprechenden Werte können durch Drehen des Encoders korrigiert werden.
- Hinweis: Aufgrund der Begrenzung des Ausgangschips können die minimale Ausgangsspannung und der minimale Ausgangsstrom nicht 0 sein.
