Allgemeine Beschreibung

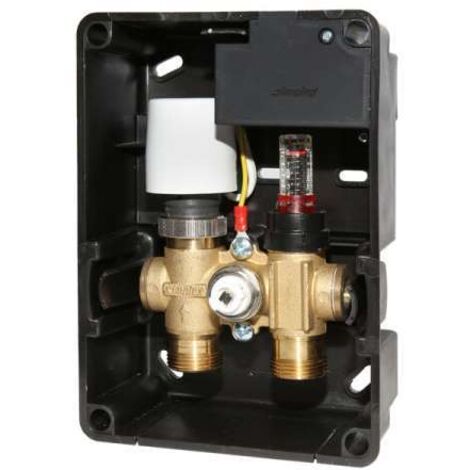

Die Simplex F11836 Energiesparbox Regelbox RTL-TH BASIC ist eine effiziente Regelbox zur raumtemperaturabhängigen Steuerung von Flächenheizungen. Sie ist mit einer integrierten Rücklauftemperaturbegrenzung auf 40 °C ausgestattet, die über einen Festwert-Grenzschalter realisiert wird. Diese Wandeinbau-Kombibox verfügt über einen G 3/4 Zoll Eurokonus Anschluss und wird mit einer weißen Kunststoffblende geliefert. Für den Betrieb ist ein externer Raumtemperaturregler erforderlich, der nicht im Lieferumfang enthalten ist.Technische daten
- Rücklauftemperaturbegrenzung: 40 °C
- Rohranschluss: G 3/4 Zoll Eurokonus
- Thermostatanschluss: M30 x 1,5
- Betriebstemperatur: 10 - 40 °C
- Max. Arbeitsdruck: 6 bar
- Einbautiefe: 64 mm
- Einbauhöhe: 211 mm
- Einbaubreite: 156 mm
- Kvs-Wert: 1,48
- Spannung Stellantrieb: 230 V
Kompatibilität und Zubehör
- Für den Betrieb ist ein bauseitiger Raumtemperaturregler erforderlich.
- Optionales Installations-Set (F11863) für flexible Installation in Ständerwänden erhältlich.
Installation
Die Kombibox ist für eine flexible Installation in Ständerwänden vorbereitet. Befestigungslaschen ermöglichen eine Tiefenverstellung der Wanddose, um eine optimale Anpassung an die Einbausituation zu gewährleisten.
Anwendung
Die Regelbox ermöglicht eine präzise, raumtemperaturabhängige Regelung von Flächenheizungen. Der integrierte Festwert-Grenzschalter begrenzt die Rücklauftemperatur auf maximal 40 °C.
Weitere Informationen
- Die Kombibox enthält einen vormontierten Ventilblock mit Entlüftung.
- Eine Bauschutzkappe aus expandiertem Polystyrol schützt das System während der Bauphase.
- Ein elektrothermischer Stellantrieb (230 V) mit einem "easy-connect" Steckanschluss ist vorverdrahtet und mit dem Festwert-Grenzschalter verbunden.
- Zur Durchflussanzeige und -regulierung ist ein Topmeter integriert.
