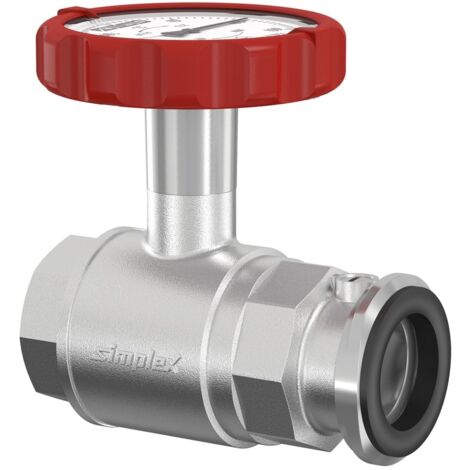

Flamco Pumpen-KH m. Thermometergr. rot, SKB DN32 G1 1/4i PN16 MS vern., F10136

Flamco Pumpen-KH m. Thermometergr. rot, SKB DN32 G1 1/4i PN16 MS vern., F10136

• Etim Gruppe: Absperrhähne/Ventile/Regler
• Etim Klasse: Kugelhahn
• Marke: FLAMCO
• Produkttyp: Pump&,amp,Socket.Ball valves
• Werkstoff des Gehäuses: Messing
• Werkstoffgüte: CuZn40Pb2 (CW617N)
• Oberflächenschutz Gehäuse: vernickelt
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Messing
• Oberflächenschutz Kugel: verchromt
• Material Spindel: Messing
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Nenndurchmesser Anschluss 1: DN 32
• Anschluss 1: Flansch
• Mit Kupplungsanschluss 1: Nein
• Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Mit Kupplungsanschluss 2: Nein
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: Nein
• Mit Ablassmöglichkeit (Anschluss): Nein
• Mit Rückschlagklappe: Nein

• Mit Filter: Nein
• Mit Thermometer: Ja
• Ausführung: gerade
• Mit Dämmschale: Nein
• FM-Prüfung: Nein
• UL-Prüfung: Nein
• ULC-Qualitätskennzeichen: Nein
• LPCB-Prüfung: Nein
• Feuersicher: Nein
• Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
• Medizinisch sauber: Nein
• Fettfrei: Nein
• Bedienung: Handrad
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: Nein
• Kvs-Wert: 13.7
• Länge Anschluss 1: 40 Millimeter
• Arbeitslänge Anschluss 1: 40 Millimeter
• Länge Anschluss 2: 70.3 Millimeter
• Arbeitslänge Anschluss 2: 70.3 Millimeter
• Höhe Handgriff: 79 Millimeter
• Länge Handgriff: 72 Millimeter
• Ventilwinkel: 180 Grad
• Schlüsselweite: 49 Millimeter

• Model: Pumpen-Kugelhahn mit Schwerkraftbremse und Thermometergriff rot
• Nennweite: DN 32
• Anschluss (D): G 1 1 ⁄ 4 ", F

• Max. Betriebstemperatur: 110 °C Dauertemperatur, 130 °C kurzzeitig
• Max. Betriebsdruck: 10 bar
• Betriebsmedium: Heizungswasser nach VDI 2035
• Nominaldruckbereich: PN 16
• Werkstoffe
• Gehäuse: Pressmessing, vernickelt
• Kugel: Messing, verchromt
• Kugeldichtung: PTFE
• Spindeln: Messing
• Dichtung: EPDM
• Wichtiger Hinweis

Beschreibung

Kugel-Absperrarmatur für den Einsatz in Warmwasser-Heizungsanlagen, für druckseitigen Anbau an Umwälzpumpe, mit integrierter Schwerkraftbremse mit Aufstellvorrichtung (arbeitet nicht als Rückschlagklappe), Pumpenanschluss mit Flansch für Pumpenverschraubung und integrierter Flachdichtung (Überwurfmutter nicht enthalten), Rohranschluss mit Innengewinde, voller Durchgang.Mit rundem Thermometergriff rot, integriertem Thermometer Ø 63 mm.

• Alle Kugelhähne DN 20 bis DN 50 (außer F10121) mit spezieller Hohlspindel für wahlweisen Einbau von Flügel- oder Thermometergriff, Griffe können ohne Hilfswerkzeug von der Armatur abgezogen und aufgesetzt werden
• Passende Überwurfmuttern und Isolierschalen erhältlich!

Typ	Nennweite	Anschluss (D)	Bestell- nummer
PKH SKB TG-R - DN 25	DN 25	G 1", F	F10135
PKH SKB TG-R - DN 32	DN 32	G 1 1⁄4", F	F10136
