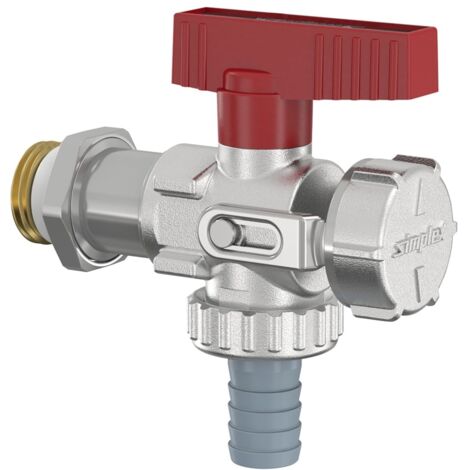

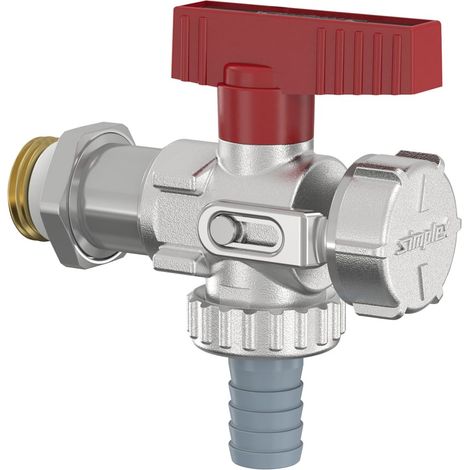

Flamco KFE-Kugelhahn Eck, lange Ausführung G 1/2" AG, PN 16, mit Schlauchverschraubung, Messing vernickelt

Flamco KFE-Kugelhahn Eck, lange Ausführung G 1/2" AG, PN 16, mit Schlauchverschraubung, Messing vernickelt

Der Flamco KFE-Kugelhahn Eck in langer Ausführung mit G 1/2" Außengewinde und PN 16 ist aus vernickeltem Messing gefertigt und verfügt über eine Schlauchverschraubung. Er ist speziell für das Füllen und Entleeren von Warmwasser-Heizungsanlagen konzipiert und zeichnet sich durch eine selbstdichtende Gewindeeinschneiddichtung aus EPDM sowie eine robuste Bauform aus.

Wie ist der Flamco KFE-Kugelhahn konstruiert?

Der KFE-Kugelhahn ist in einer schweren Bauform aus vernickeltem Pressmessing gefertigt. Eine hartverchromte Kugel mit vollem Durchgang ist in PTFE gelagert. Die Betätigungsspindel ist mit einer doppelten O-Ring-Dichtung aus EPDM ausgestattet, was eine zuverlässige Abdichtung sicherstellt.

Welche Bedienungsmerkmale bietet der Kugelhahn?

Die Bedienung erfolgt über einen abnehmbaren roten Flügelgriff. Alternativ kann die Blindkappe mit Edelstahl-Schwenkbügel zur Betätigung genutzt werden, welche über eine Stellungsanzeige und einen festen Anschlag verfügt. Die versteckte Betätigungsmöglichkeit durch die Blindkappe, die als Handrad dient, sorgt für eine positionsgenaue Führung und verhindert das Abreißen von Kette oder Schlaufe.

Für welche Anwendungen ist der Kugelhahn geeignet und wie wird er montiert?

Dieser Kugelhahn ist ideal für das Füllen und Entleeren von Warmwasser-Heizungsanlagen. Die sichere Montage wird durch die selbstdichtende Gewindeeinschneiddichtung aus EPDM ermöglicht. Eine exakte, axiale Positionierung und Fixierung der Einbaulage ist mittels einer Kontermutter möglich. Der Einsatzbereich umfasst einen maximalen Druck von 10 bar und eine Dauertemperatur von 110 Grad C, kurzzeitig sind bis zu 130 Grad C möglich.

Technische Daten

• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: abschraubbare Schlauchtülle
• Nenndurchmesser Anschluss 1: 1/2 Zoll (15)
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Nenndruck: PN 16
• Werkstoff des Gehäuses: Messing
• Oberflächenschutz: vernickelt
• Max. Mediumtemperatur (Dauerbetrieb): 110 Grad C
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Länge: 89
• Arbeitslänge: 43,5

Der Flamco KFE-Kugelhahn Eck bietet eine robuste und zuverlässige Lösung für das Füllen und Entleeren von Heizungsanlagen. Mit seiner schweren Bauform aus vernickeltem Messing, der selbstdichtenden EPDM-Dichtung und der flexiblen Bedienung durch den abnehmbaren Flügelgriff oder die Blindkappe ist er eine langlebige Komponente. Die Auslegung für einen maximalen Arbeitsdruck von 10 bar und eine Dauertemperatur von 110 Grad C unterstreicht die Leistungsfähigkeit dieses Kugelhahns.

Produktspezifikation

• Hersteller-Warengruppe: Ventiltechnik
• Hersteller-Produktgruppe: KFE Kugelhähne
• Hersteller-Artikelnummer: F10674
• Oberflächenschutz: vernickelt
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: abschraubbare Schlauchtülle
• Länge: 89
• Werkstoff des Gehäuses: Messing
• Bedienung: Handgriff
• Mit Manometer: nein
• Mit Überströmventil: nein
• Arbeitslänge: 43,5
• Geeignet für Solarheizung: nein
• Abschlusselement: Kugel
• Max. Mediumtemperatur (Dauerbetrieb): 110
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Mit Bedienungsschlüssel: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Nenndurchmesser Anschluss 1: 1/2 Zoll (15)
• Geeignet für Trinkwasser: nein
• Geeignet für Heizung: ja
• Glanzgrad: matt
