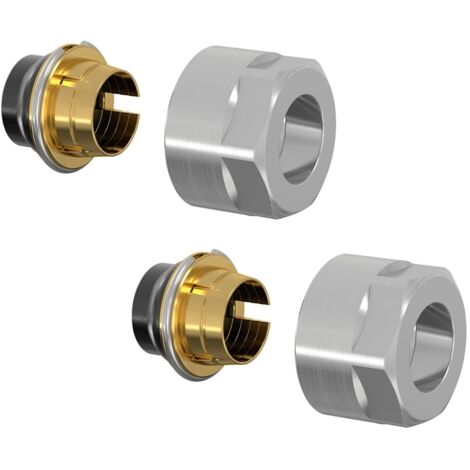

Flamco Klemmverschraubung-Set F11 18x1mm x G3/4i Eurok. MS vern., F11124

Flamco Klemmverschraubung-Set F11 18x1mm x G3/4i Eurok. MS vern., F11124

• Etim Gruppe: Fittinge, Flansche und Kupplungen für Rohre
• Etim Klasse: Klemmringsatz
• Marke: COMAP
• Produkttyp: Connection adapters
• Material Klemmring: Messing
• Werkstoffgüte: Ms 58
• Rohraußendurchmesser: 18 Millimeter
• Geeignet für Wanddicke: 1 Millimeter
• Werkstoff der Überwurfmutter: Messing
• Oberflächenschutz Überwurfmutter: vernickelt
• Gewindemaß Mutter: 3/4 Zoll

• Gewindeanschluss: Innengewinde
• Mit Dichtung: Ja
• Material Dichtung: Gummi
• Geeignet für Stahlrohre: Ja
• Geeignet für Kupferrohre: Ja
• Geeignet für Kunststoffrohre: Nein
• Geeignet für Edelstahlrohre: Ja
• Geeignet für Aluminiumrohre: Nein
• Geeignet für Mehrschichtrohre aus Kunststoff: Nein
• Mit Stützrohr: Nein
• Systemgebunden: Nein

• Model: Klemmverschraubung-Set F11 (2 Stk.)
• Anschluss E (EK): G 3 ⁄ 4 ", F
• Anschluss D [mm]: 18 x 1
• Abmessungen A [mm]: 20,0
• Abmessungen B [mm]: Ø 30
• Abmessungen F (SW) [mm]: 27

F11124 mit Festanschlag, keine 2-Stufen-Funktion

• Max. Betriebstemperatur: 110 °C Dauertemperatur, 130 °C kurzzeitig
• Max. Betriebsdruck: 10 bar
• Betriebsmedium: Heizungswasser nach VDI 2035
• Eurokonus: DIN EN 16313
• Geeignete Rohre
• Kupferrohre (blank, vernickelt, verchromt*) nach DIN EN 1057 (weich, halbhart, hart)
• C-Stahlrohre (blank, verzinkt) nach DIN EN 10305
• Edelstahlrohre nach DIN EN 10312
• Werkstoffe
• Mutter: Pressmessing vernickelt
• Haltering, Klemmring: Messing
• Dichtkonus: EPDM
• Sperrring: Edelstahl

Beschreibung

2 Stück Klemmverschraubungen für den Einsatz hinter Simplex Sockelleisten in Warmwasser-Heizungsanlagen, für blanke, vernickelte und verchromte Kupferrohre, C-Stahlrohre und Edelstahlrohre, passend für G 3/4" M Eurokonus, elastisch dichtend, verlängerter Klemmring für hohe Auszugskräfte, keine Stützhülsen erforderlich, Mutter SW 27, mit Festanschlag, 2-Stufen-Funktion: Dichten - Klemmen.

• Hohe Auszugskräfte speziell bei harten Rohroberflächen
• Keine Drehmomentvorgaben
• Schonende Rohrverbindung ohne Deformierung des Anschlussrohres
• Lösbare Verbindung
• Dauerhaft dicht durch speziell entwickelte Rohmaterialrezeptur des Dichtelements

Typ	Anschluss	Abmessungen	Bestell- nummer
E (EK)	D [mm]	A [mm]	B [mm]	F (SW) [mm]
KV F11 - 12 x 1	G 3⁄4", F	12 x 1	Ø 30	27	20	F11121
KV F11 - 14 x 1	G 3⁄4", F	14 x 1	Ø 30	27	20	F11122
KV F11 - 15 x 1	G 3⁄4", F	15 x 1	Ø 30	27	20	F11120
KV F11 - 16 x 1	G 3⁄4", F	16 x 1	Ø 30	27	20	F11123
KV F11 - 18 x 1	G 3⁄4", F	18 x 1	Ø 30	27	20	F11124

F11124 mit Festanschlag, keine 2-Stufen-Funktion
