Flamco Plus DVGW Schwarzrohradapter für Rohr 3/8" x G 3/4" Innengewinde für Eurokonus

Flamco Plus DVGW Schwarzrohradapter für Rohr 3/8" x G 3/4" Innengewinde für Eurokonus

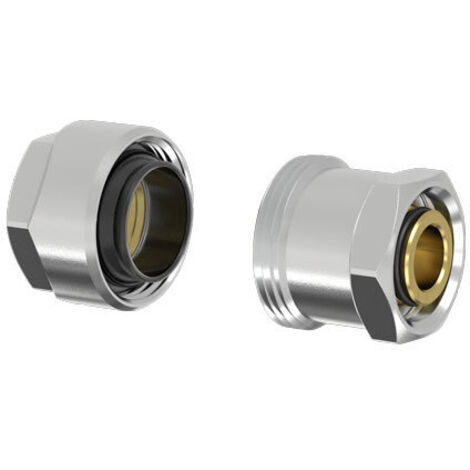

Der Flamco Plus DVGW Schwarzrohradapter ist eine Anschlussverschraubung aus Messing, die speziell für die sichere Verbindung von Stahlrohren in Heizungs- und Trinkwasseranlagen entwickelt wurde. Dieser Adapter ermöglicht den Übergang von einem 3/8 Zoll Rohr zu einem G 3/4 Zoll Innengewinde für Eurokonus-Anschlüsse. Er ist DVGW geprüft, zeichnet sich durch hohe Belastbarkeit aus und eignet sich auch für die Unterputzanwendung.

Welche Materialien und Konstruktionsmerkmale zeichnen den Flamco Plus DVGW Schwarzrohradapter aus?

Der Schwarzrohradapter von Flamco besteht aus vernickeltem Messing, wobei alle trinkwasserberührten Teile blank ausgeführt sind. Die Konstruktion ist 2-teilig und in gerader Form gehalten. Ein integrierter Stoßnocken sowie Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sind vorhanden. Die Werkstoffe entsprechen den UBA-Empfehlungen für trinkwasserhygienisch geeignete Materialien.

Wie erfolgt die Verbindung mit dem Flamco Plus DVGW Schwarzrohradapter?

Anschluss 1 ist ein Eurokonus nach EN 16313 mit einem Nenndurchmesser von 3/4 Zoll (20). Anschluss 2 ist als Klemmring ausgeführt, passend für Rohre mit einem Nenndurchmesser von 3/8 Zoll (10) und einem Rohraußendurchmesser von 17,5. Der Adapter ist zum Klemmen für Stahlrohre nach DIN EN 10255 und DIN EN 10250 konzipiert.

Für welche Anwendungen und unter welchen Bedingungen kann der Flamco Plus DVGW Schwarzrohradapter eingesetzt werden?

Dieser Flamco Schwarzrohradapter ist für die Anwendung in Heizungsanlagen und Trinkwasseranlagen vorgesehen und ist DVGW geprüft. Er ist für Unterputzanwendungen geeignet. Der maximale Betriebsdruck beträgt 10 bar, und die maximale Betriebstemperatur liegt bei 110 Grad C, kurzfristig sogar bei 130 Grad C. Die Mediumtemperatur im Dauerbetrieb kann zwischen 0 und 110 Grad C liegen. Die Druckstufe Flansch (PN) ist PN 10, und der maximale Arbeitsdruck bei 20 °C beträgt 10.

Technische Daten

• Ausführung: 2-teilig
• Form: gerade
• Anschluss 1: Eurokonus nach EN 16313 (Nenndurchmesser: 3/4 Zoll (20))
• Anschluss 2: Klemmring (Nenndurchmesser: 3/8 Zoll (10))
• Max. Betriebsdruck: 10 bar
• Max. Betriebstemperatur: 110 °C
• Kurzfristige Betriebstemperatur: 130 °C
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff Anschluss: Messing (CuZn40Pb2 (CW617N))
• DVGW-Siegel für Wasser: ja

Der Flamco Plus DVGW Schwarzrohradapter bietet eine robuste und DVGW-geprüfte Lösung für die sichere Rohrverbindung in Heizungs- und Trinkwasseranlagen. Gefertigt aus vernickeltem Messing, ermöglicht er den Übergang von 3/8 Zoll Rohren zu G 3/4 Zoll Eurokonus-Anschlüssen. Mit einem maximalen Betriebsdruck von 10 bar und einer Betriebstemperatur von bis zu 110 °C ist dieser Adapter eine zuverlässige Komponente für anspruchsvolle Installationen.

Produktspezifikation

• Hersteller-Serie: Schwarzrohradapter
• Hersteller-Warengruppe: Adaptertechnik
• Hersteller-Produktgruppe: Schwarzrohradapter Plus
• Hersteller-Artikelnummer: F13064
• Ausführung: 2-teilig
• Form: gerade
• Schlüsselweite: 30
• Anschluss 1: Eurokonus nach EN 16313
• Anschluss 2: Klemmring
• Länge: 48,7
• Anzugsdrehmoment: 30
• Oberflächenschutz Anschluss 1: vernickelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: vernickelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Max. Betriebsdruck bei max. Mediumtemperatur: 10
• Mit Verbindungsanzeige: nein
• Druckstufe Flansch (PN): PN 10
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 3/8 Zoll (10)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 2: 17,5
• Mit Stoßnocken: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Schlüsselweite Überwurfmutter: 24
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 10
• Mediumtemperatur (Dauerbetrieb): 0 - 110
• Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
• Mit thermischer Isolierung: nein
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: CuZn40Pb2 (CW617N)
• Werkstoffgüte Anschluss 2: CuZn40Pb2 (CW617N)
• DIN-CERTCO-Zertifikat: nein
• VdS-geprüft: nein
• Mit TÜV-Zulassung: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: ja
• Zertifiziert nach NF 545: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• KOMO-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
• Trinkwasserkonform nach UBA: Ja
