Allgemeine Beschreibung

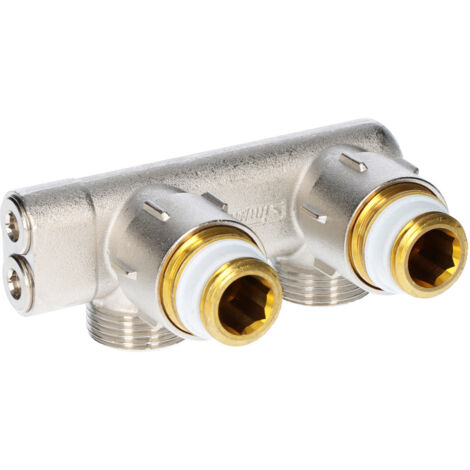

Kompakte und absperrbare Anschlussarmatur für Ventil-Kompaktheizkörper, ausgestattet mit Eurokonus für den Anschluss mit Klemmverschraubungen. Das Umlenkstück ermöglicht einen kreuzungsfreien Anschluss bei vertauschter Vor- und Rücklaufleitung und kann problemlos einen Zweirohr-Hahnblock ersetzen. Ideal für zentrale Warmwasserheizungen.Technische daten
- Modell: Umlenkstück mit Anschlussnippel für vertauschten Vor- und Rücklauf
- Ausführung: Eck
- Anschluss D (EK): G 3/4", M
- Anschluss E: G 1/2", M
- A: 105 mm
- B: 64,5 mm
- C: 42,5 mm
- F: 50 mm
- G: 27 mm
- H: 40,6 mm
- I: 10,4 mm
- J (SW): 30 mm
- Max. Betriebstemperatur: 110 °C (Dauerbetrieb), 130 °C (kurzzeitig)
- Max. Betriebsdruck: 10 bar
- Betriebsmedium: Heizungswasser nach VDI 2035
- Werkstoffe: Gehäuse und Überwurfmuttern: Pressmessing, vernickelt; Anschlussnippel und Spindeln: Messing; Dichtungen: EPDM
- Abmessungen: 4,60 cm Höhe, 12,60 cm Breite, 16,60 cm Tiefe
Kompatibilität und Zubehör
- Passende Klemmverschraubungen erhältlich!
Installation
- Rohranschlussgröße: 3/4 Zoll Eurocone
- Heizkörperanschlussgröße: 1/2 Zoll Außengewinde
Anwendung
- Für den Anschluss von Ventil-Kompaktheizkörpern
