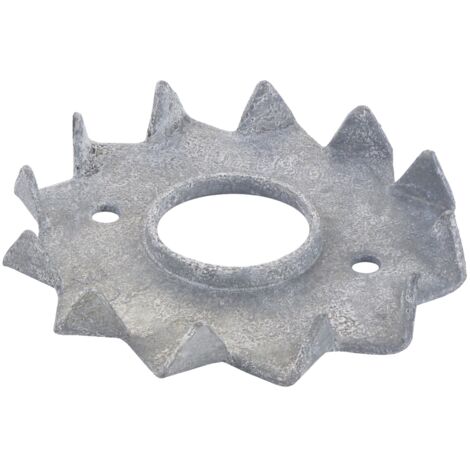

Bulldog Einseitiger Ring 62mm M20

Bulldog-Doppelzahnring Stachelscheibe 62 mm (1 Stück)

Die wichtigsten Parameter

• Modell: C2-62M20G-B
• Außendurchmesser: 62 mm
• Lochdurchmesser: M20
• Verpackung: 1 Stück

Entwickelt zur Verbindung von Holzelementen, um die Tragfähigkeit der Schraubverbindung in Bauteilen zu erhöhen. Bei einseitigen Ringen muss die Zugschraube an die Bohrung im Ring angepasst werden.

Originalprodukt der renommierten Firma SIMPSON Strong-Tie ®

Produktspezifikation

• [ dc ] Außendurchmesser: 62 mm
• [ d1 ] Mittelloch: 20,4 mm
• [ h1 ] Zahnhöhe: 7,5 mm
• [ [hc] Höhe: 8,7 mm Dicke: 1,2 mm Verpackungseinheit: 1 Stück Vorteile: 1. Strukturelle Effizienz: Bulldog-Spikeringe ermöglichen Verbindungskonstruktionen mit weniger Zugbolzen. Dadurch kann der erforderliche Abstand zwischen den Bolzen und zu den Holzkanten eingehalten werden. Dies erhöht die Stabilität und Sicherheit der Konstruktion und reduziert gleichzeitig das Risiko von Materialschäden. 2. Vielseitige Einsatzmöglichkeiten
• Das Produkt ist in einer doppelseitigen Ausführung zur Verbindung von Holzelementen und einer einseitigen Ausführung zur Verbindung von Holz mit Stahl erhältlich. Dadurch eignet es sich für eine Vielzahl von Konstruktionen und Materialien, darunter Massivholz, Verbundwerkstoffe und Brettschichtholz. 3. Korrosionsschutz
• Der für die Ringe verwendete Stahl ist feuerverzinkt (50 µm). Dies bietet hervorragenden Korrosionsschutz und verlängert die Lebensdauer des Produkts auch unter rauen Witterungsbedingungen. 4. Langlebigkeit und Verbindungsfestigkeit

Bulldog-Spikeringe gewährleisten starke und dauerhafte Verbindungen, was bei Bauteilen mit hoher Tragfähigkeit entscheidend ist. Sie ermöglichen zudem eine einfache Demontage, was die Funktionalität und Praktikabilität bei verschiedenen Bau- und Sanierungsprojekten weiter erhöht.

5. Nutzungsklasse

Gekennzeichnet durch eine Materialfeuchte, die einer Temperatur von 20 °C und einer relativen Luftfeuchtigkeit der Umgebung von über 85 % entspricht, die nur wenige Wochen im Jahr auftritt.

6. Zinkbeschichtung

Produkte werden in geschmolzenes Zink bei 550–560 °C getaucht. Die Zinkbeschichtung entsteht durch eine Reaktion zwischen dem Stahlbauteil und dem Zink und bildet sich auf beiden Seiten des eingetauchten Bauteils. Sie bietet in den meisten Umgebungen einen guten Korrosionsschutz.

Anwendung und Montageverfahren

Dient zur Verbindung von Holz mit Stahlbauteilen, um die Tragfähigkeit der Schraubverbindung in Bauteilen zu erhöhen.

Die Montage erfolgt mit einer Hydraulikpresse oder einem Holzklotz und Hammer.

Wird der Zahnring in einer Werkstatt montiert, können ein oder zwei Nägel zur Fixierung während des Transports erforderlich sein.

Zertifikat

DoP- h10/0007

EN 145454: 200

8

Garantie höchster Qualität. Diese Norm legt Anforderungen und Prüfverfahren für Werkstoffe, Geometrie, Festigkeit, Steifigkeit und Dauerhaftigkeit (d. h. Korrosionsschutz) von Verbindungselementen fest, die in tragenden Holzkonstruktionen verwendet werden.

• Die von uns angebotenen Produkte zeichnen sich durch
• höchste Qualität
• aus und können bedenkenlos im Bauwesen eingesetzt werden. Wir setzen alles daran, dass die Produkte, die wir unseren Kunden liefern, sicher und für die jeweiligen Aufgaben geeignet sind.
