Allgemeine Beschreibung

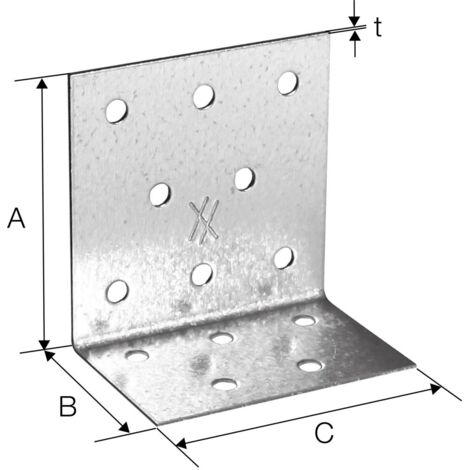

Der Simpson Winkelverbinder ABR105 ist ideal für Holz-Holzverbindungen mit hohen Belastungen. Er ist aus feuerverzinktem Stahl gefertigt und zeichnet sich durch seine gleichschenklige Ausführung aus. Mit einer Schenkellänge von 105 x 105 mm und einer Schenkelbreite von 90 mm bietet dieser Winkelverbinder eine zuverlässige Lösung für anspruchsvolle Bauprojekte.Technische daten
- Länge Schenkel A: 105 mm
- Länge Schenkel B: 105 mm
- Breite: 90 mm
- Materialstärke: 3 mm
- Lochzahl Schenkel A: 10, 3 St.
- Lochzahl Schenkel B: 14, 1 St.
- Anzahl Nagelloch: 24 St.
- Anzahl Bolzenloch: 4 St.
- Durchmesser Nagelloch: 5 mm
- Durchmesser Bolzenloch: 11 mm
- Basis: Winkelverbinder
- Typ: Mit Rippe
- Werkstoff: Stahl (S 250 GD + Z 275)
- Oberfläche: Feuerverzinkt, verzinkt
- Schichtdicke Oberfläche: 20 µm
- CE-Kennzeichen: Ja
- ETA-Bewertung: ETA-06/0106
Kompatibilität und Zubehör
- Geeignet für Verbindungen: Holz-Holz, Holz-Beton
- Befestigung: Schrauben, Ankerbolzen, Kammnägel
Installation
Der Verbinder wurde so konzipiert, dass er intuitiv und schnell zu installieren ist. Dies reduziert die Arbeitszeit erheblich und macht ihn ideal für Profis und Heimwerker.
Anwendung
Der Winkelverbinder ist geeignet für:
- Verbindungen von Sparren mit Wandplatten oder Betonringbalken
- Befestigung von Holzelementen an Beton
- Verbindung einer Holzsäule mit einem Balken
- Alle anderen Bauteile, bei denen eine hohe Tragfähigkeit der Verbindung erforderlich ist
Weitere Informationen
Diese Europäische Norm legt Anforderungen und Prüfverfahren für Werkstoffe, Geometrie, Festigkeit, Steifigkeit und Dauerhaftigkeit (d. h. Korrosionsschutz) von Verbindungen in tragenden Holzkonstruktionen fest.
