Allgemeine Beschreibung
Der Simpson PISBMAXIG Stützenfuß ist speziell für größere Holzstützen konzipiert und bietet eine hohe Tragfähigkeit. Hergestellt aus feuerverzinktem Stahl, ist er ideal für den Einsatz im Außenbereich und gewährleistet Langlebigkeit sowie Korrosionsschutz.Technische daten

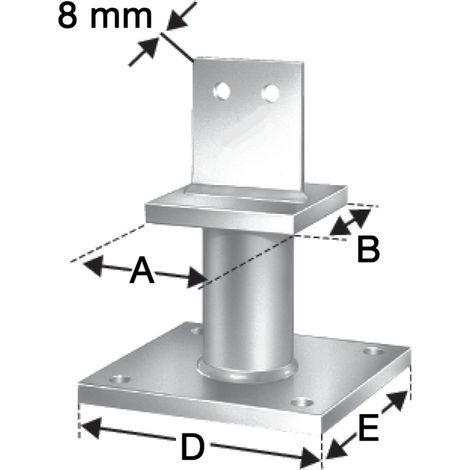

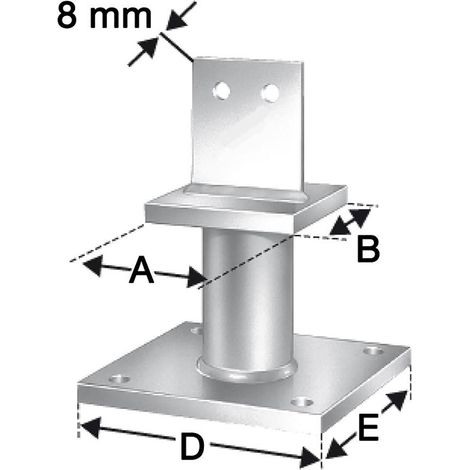

- Breite Grundplatte: 200 mm
- Länge Grundplatte: 200 mm
- Lochanzahl Grundplatte: 4 St.
- Lochdurchmesser Grundplatte: 17 mm
- Durchmesser Pfosten: 120 mm
- Höhe Pfosten: 148 mm
- Länge Pfostenauflage: 120 mm
- Breite Pfostenauflage: 120 mm
- Materialstärke Pfostenauflage: 15 mm
- Breite Schwert: 90 mm
- Höhe Schwert: 105 mm
- Materialstärke Schwert: 8 mm
- Lochanzahl Schwert: 2 St.
- Lochdurchmesser Schwert: 13 mm
- CE-Kennzeichen: Ja
- ETA-Bewertung: ETA-07/0285
- Leistungserklärung DoP: DE-DoP-e07/0285
- Werkstoff: Stahl
- Güte Werkstoff: S 235 JR
- Oberfläche: Feuerverzinkt
- Schichtdicke Oberfläche: 55 µm
- Befestigung: Ankerbolzen am Betonfundament
- Befestigung des Pfosten: Mit Schwert und Schlitz, mit Stabdübel
- Anwendbare Materialien Auflager: Beton
- Material aufzulagerndes Bauteil: Holzwerkstoffe, Holz
- Vorteile: Aufnahme von hohen vertikalen und horizontalen Lasten
Installation
- Befestigung am Beton mittels Dübeln oder ähnlichen Mitteln
- Anschluss am Holz erfolgt mittels Stabdübeln Ø12 mm
Anwendung
- Geeignet für tragende Holzkonstruktionen
- Ideal für Anwendungen, bei denen hohe Lasten und Stabilität gefordert sind
Weitere Informationen
- Die Stützenfüße PISBMAXI tragen bis zu 9 Tonnen
- ETA-Zulassung und Nutzungsklasse 3
