Allgemeine Beschreibung

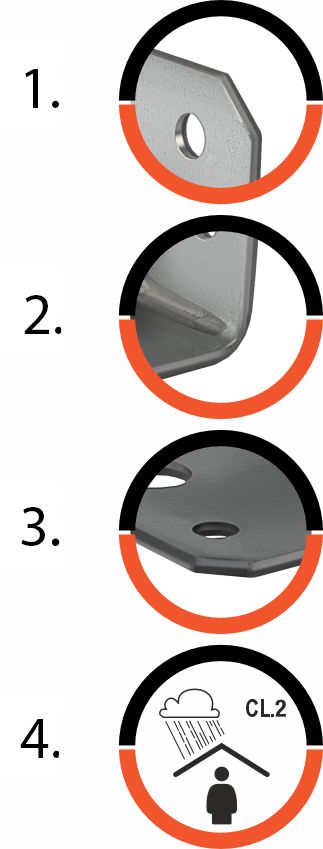

Der Simpson Winkelverbinder ABR 105x105x90x3 ist ein verstärkter Zimmermannswinkel aus feuerverzinktem Stahl, der für strukturelle Anwendungen im Bauwesen und Holzrahmenbau konzipiert wurde. Mit einer hohen Steifigkeit und Tragfähigkeit eignet er sich ideal für die Verbindung von Holz, Holzwerkstoffen, Beton und Stahl. Der Winkelverbinder ist besonders für große Kraftübertragungen geeignet und ermöglicht eine vielseitige Montage.Technische daten
- Modell: ABR105
- Größe: 105 x 105 x 90 mm
- Blechstärke: 3,0 mm
- Material: Stahl S250GD
- Oberfläche: feuerverzinkt (Schichtdicke: 55 µm)
- Winkel: 90 °
- Güte Werkstoff: S 235 JR
- Anzahl Stege: 2
- Durchmesser Nagelloch horizontaler Schenkel: 5 mm (2 St.)
- Durchmesser Nagelloch vertikaler Schenkel: 5 mm (26 St.)
- Durchmesser Bolzenloch vertikaler Schenkel: 13,5 mm (3 St.)
- Durchmesser Bolzenloch horizontaler Schenkel: 11 mm (1 St.)
- Abmessung Langloch horizontaler Schenkel: 13,5 x 25 mm (1 St.)
- CE-Kennzeichen: Ja
- ETA-Bewertung: ETA-06/0106
Kompatibilität und Zubehör
- Anwendbare Materialien: Holz, Holzwerkstoffe, Beton, Stahl
- Befestigungen auf Holz: Kammnägel Ø4.0x35 oder Ø4.0x50mm, Schrauben Ø5.0x35 oder Ø5.0x40mm
- Befestigungen auf Beton: Mechanische Dübel M10-78/5, chemische Verankerung AT-HP-Harz + Gewindestange M10-120/25
- Befestigungen auf Stahl: Bolzen Ø10
Installation
Der Winkelverbinder wurde für eine intuitive und schnelle Montage konzipiert, was die Arbeitszeit deutlich reduziert. Er kann sowohl für Profis als auch für Heimwerker verwendet werden.
Anwendung
Der Winkelverbinder eignet sich für:
- Verbindungen von Sparren mit Wandplatte oder Betonringbalken
- Befestigung von Holzelementen auf Beton

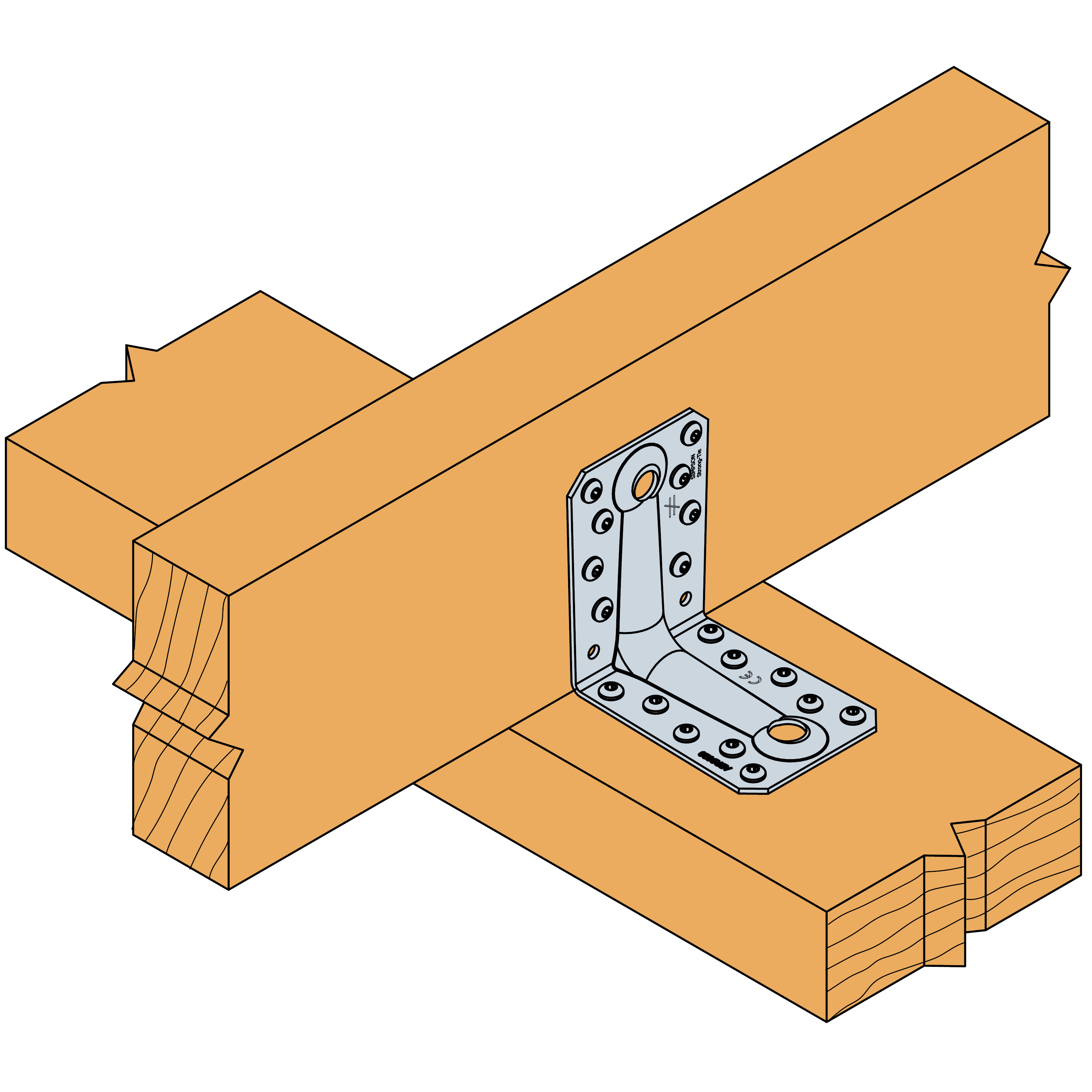

- Verbindung eines Holzpfostens mit einem Balken
- Alle anderen Konstruktionselemente, bei denen eine hohe Tragfähigkeit der Verbindung erreicht werden muss
Weitere Informationen
Der Verbinder verfügt über hervorragende, statisch berechnete Tragfähigkeitsparameter und gewährleistet die Sicherheit und Stabilität der konstruierten Elemente. Er ist für Nutzungsklasse 2 geeignet, was bedeutet, dass der Materialfeuchtegehalt einer Temperatur von 20°C entspricht und die relative Luftfeuchtigkeit der umgebenden Luft nur an wenigen Wochen im Jahr über 85 % liegt.
