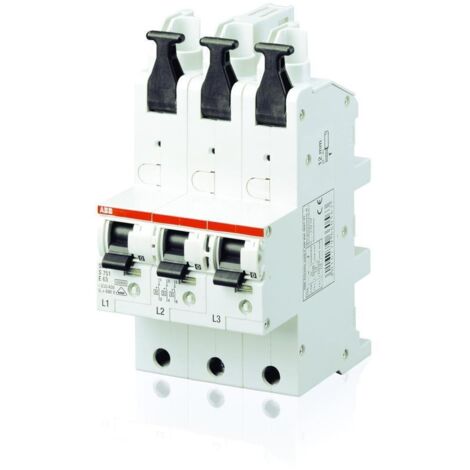

ABB Stotz S&J Hauptsicherungsautomat o.Schienenadapter S751/3-E63

Eigenschaften • Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt\n• Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion\n• Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit\n• Die Baureihe S750 ist zur direkten Montage auf ein 4-oder 5-poliges Sammelschienensystem 40mm (12mm x 5/10mm) vorgesehen\n• Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50mm²und max. 100A auf das Sammelschienensystem eingespeist werden\n• Geräte der S 750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht\n• Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden Technische Daten:

• Auslösecharakteristik: E
• Polzahl: 3
• Bemessungsstrom: 63 A
• Bemessungsspannung: 400 V
• Bemessungsisolationsspannung Ui: 690 V
• Bemessungsabschaltvermögen: 25 kA
• Mitschaltender Neutralleiter: Nein
• Frequenz: 50 Hz
• Überspannungskategorie: 4
• Verschmutzungsgrad: 3
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Montageart: DIN-Schiene
• Schutzart (IP): IP40
• Baugröße (nach DIN 43880): 6

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Auslösecharakteristik: E
• Polzahl: 3
• Bemessungsstrom: 63 Bitte Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • Auslösecharakteristik: E
  • Polzahl: 3
  • Bemessungsstrom: 63 A
  • Bemessungsspannung: 400 V
  • Bemessungsisolationsspannung Ui: 690 V
  • Bemessungsabschaltvermögen: 25 kA
  • Mitschaltender Neutralleiter: Nein
  • Frequenz: 50 Hz
  • Überspannungskategorie: 4
  • Verschmutzungsgrad: 3
  • Bemessungsstoßspannungsfestigkeit: 6 kV
  • Montageart: DIN-Schiene
  • Schutzart (IP): IP40
  • Baugröße (nach DIN 43880): 6

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
