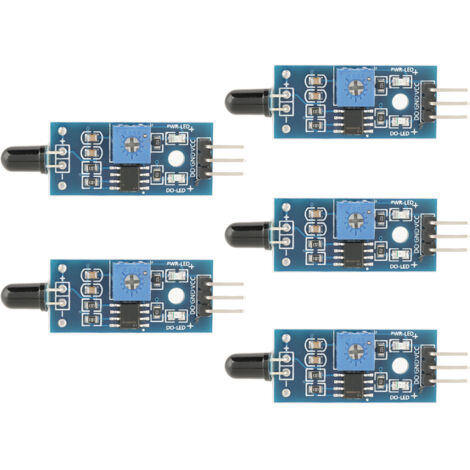

Smartsense Infrarot-Flammenmeldermodule zur Flammenerkennung

Eigenschaften: Erkennt Flammen und Licht mit Wellenlängen von 760 bis 1100 nm. Messbereich für kleine Flammen: 80 cm. Je größer die Flamme, desto größer der Messabstand. Erfassungswinkel von ca. 60°, besonders empfindlich gegenüber dem Flammenspektrum. Einstellbare Empfindlichkeit (blaues Digitalpotentiometer). Komparatorausgang: sauberes Signal, optimale Wellenform, hohe Ansteuerleistung (über 15 mA). Präzise Empfindlichkeitseinstellung über Potentiometer. Einfache Montage dank Schraublöchern. Technische Daten: Betriebsspannung: 3,3 V – 5 V. Ausgangsformat: Digital DO (0 und 1) und analog AO. Komparator: Weitbereichs-Komparator LM393. Länge: 4,5 cm. Gewicht: 4 g. Verdrahtungshinweise: VCC: 3,3–5 V (+) Versorgung; GND: Stromversorgung (-); DO: TTL-Signalausgang. Analogausgang (AO): Spannungssignal. Bedienungsanleitung: 1. Der Flammensensor ist hochempfindlich gegenüber Flammen, reagiert aber auch auf normales Licht. Es wird häufig als Flammenmelder eingesetzt. 2. Die Ausgangsschnittstelle kann direkt an den I/O-Port eines Mikrocontrollers angeschlossen werden. 3. Der Sensor muss in sicherem Abstand zur Flamme gehalten werden, um Beschädigungen zu vermeiden. Bei einer kleinen Flamme beträgt der Testabstand 80 cm. Je größer die Flamme, desto größer sollte der Testabstand sein. 4. Der analoge Ausgang und die Analog-Digital-Wandlung gewährleisten eine hohe Genauigkeit. 5. Wenn der Sensor eine Flamme, Sonnenlicht oder Infrarotlicht erkennt und der über das Potentiometer eingestellte Schwellenwert erreicht ist, leuchtet die grüne LED auf und der DO-Ausgang liegt auf einem niedrigen Pegel (0–0,1 V). Wenn die grüne LED erlischt, liegt der DO-Ausgang auf einem hohen Spannungspegel von ca. 3 V. Lieferumfang: 5 Infrarot-Flammensensormodule. Erkennt Flammen und Licht mit Wellenlängen von 760 bis 1100 nm. Testet eine kleine Flamme in einem Abstand von 80 cm; bei größeren Flammen sollte der Testabstand erhöht werden. 2. Erfassungswinkel von ca. 60°, besonders empfindlich gegenüber dem Flammenspektrum. 3. Einstellbare Empfindlichkeit (blaues Digitalpotentiometer). 4. Komparatorausgang: sauberes Signal, optimale Wellenform, hohe Ansteuerleistung (über 15 mA). 5. Präzise Empfindlichkeitseinstellung über Potentiometer.
