Smartsense IR-Flammenmeldermodule zur Branderkennung

Dieses Infrarot-Flammensensormodul ist ein zuverlässiges und vielseitiges Detektionswerkzeug. Es ist für die Erkennung von Flammen oder Lichtquellen mit Wellenlängen zwischen 760 nm und 1100 nm ausgelegt. Bei einer Standardfeuerzeugflamme beträgt der Erfassungsabstand ca. 80 cm. Je größer die Flamme, desto größer kann der Erfassungsabstand sein.

Der Sensor bietet einen weiten Erfassungswinkel von ca. 60 Grad und ist besonders empfindlich gegenüber dem Lichtspektrum von Flammen.

Seine Empfindlichkeit lässt sich über ein präzises digitales Potentiometer (blau markiert) einstellen, sodass Sie die Triggerschwelle an Ihre spezifischen Bedürfnisse anpassen können.

Es verfügt über einen Weitbereichsspannungskomparator LM393, der ein sauberes Ausgangssignal, eine hochwertige Wellenform und eine hohe Treiberleistung (über 15 mA) gewährleistet.

Das Modul bietet zwei Ausgangstypen: einen TTL-geschalteten digitalen Ausgang (DO) (Pegel 0 und 1) und einen analogen Spannungsausgang (AO). Dies ermöglicht die flexible Integration mit Mikrocontrollern für Alarme oder präzisere Messungen.

Für eine einfache Installation ist es mit Befestigungslöchern für Schrauben ausgestattet. Seine kompakten Abmessungen betragen 4,5 cm Länge (ca. 1,77 Zoll) und es wiegt nur 4 Gramm.

**Technische Daten:**

* Betriebsspannung: 3,3 V bis 5 V

* Ausgänge: DO (digital) und AO (analog)

* Komparatorbauteil: LM393

* Abmessungen: 4,5 cm (L)

* Gewicht: 4 g

**Kabelanschlüsse:**

* **VCC**: Pluspol (+), 3,3 V bis 5 V

* **GND**: Masse (-)

* **DO**: TTL-Schaltsignalausgang

* **AO**: Analogsignalausgang (Spannung)

**Bedienungsanleitung:**

1. Dieser Sensor ist sehr empfindlich gegenüber Flammen, reagiert aber auch auf normales Licht. Er wird üblicherweise in Brandmeldeanlagen eingesetzt.

2. Der DO-Ausgang kann direkt an einen Ein-/Ausgangspin eines Mikrocontrollers angeschlossen werden.

3. Es ist unbedingt erforderlich, einen Sicherheitsabstand zwischen dem Sensor und der Flamme einzuhalten, um Beschädigungen zu vermeiden.

4. Die Verwendung des Analogausgangs (AO) mit einem Analog-Digital-Wandler (ADC) ermöglicht eine höhere Messgenauigkeit.

5. Wenn der Sensor eine Flamme, Sonnenlicht oder Infrarotlicht erkennt, dessen Schwellenwert über dem Potentiometer eingestellt ist, leuchtet eine grüne LED auf und der DO-Ausgang wird auf Low (ca. 0–0,1 V) eingestellt. Andernfalls ist die LED aus und der DO-Ausgang auf High (ca. 3 V) eingestellt.

**Lieferumfang:**

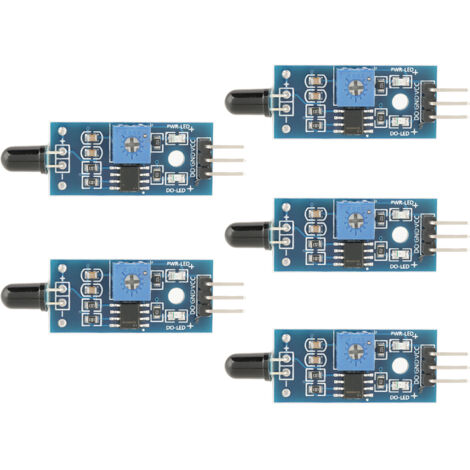

Sie erhalten 5 Infrarot-Flammensensormodule.
