Allgemeine Beschreibung

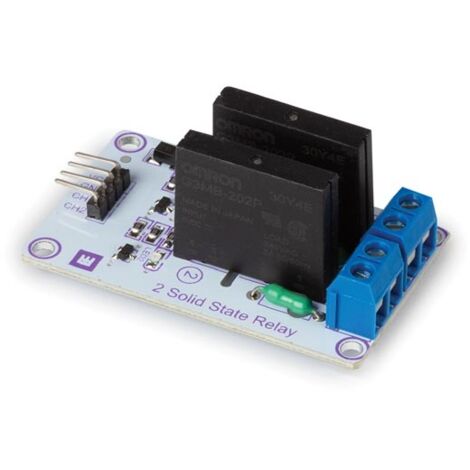

Das WHADDA-Modul von Whadda ist ein Zweikanal-Festkanal-Relais (SSR), das für das schnelle und effiziente Schalten von Wechselstromlasten ohne bewegliche Teile konzipiert ist. Es verwendet einen Phototriac, um eine galvanische Isolation zwischen der logischen Ebene und der AC-Lastseite zu gewährleisten. Mit diesem Modul können bis zu zwei unabhängige Wechselstromlasten geschaltet werden, was es langlebiger macht als herkömmliche elektromechanische Relais.Technische daten
- Maximale Lastspannung: 240 V AC
- Maximaler Laststrom: 2 A
- Versorgungsspannung: 5 V DC
- SSR-Arbeitsstrom: 12,5 mA
- SSR-Triggerspannung: 0 – 1,5 V DC
- SSR-Triggerstrom: 2 mA
- Abmessungen (B x T x H): 55 x 33 x 23 mm
- Gewicht: 19,7 g
Kompatibilität und Zubehör
Dieses Modul ist ausschließlich für das Schalten von Wechselstromlasten geeignet und nicht für Gleichstrom (DC). Es kann nicht verwendet werden, um die angegebenen Grenzwerte zu überschreiten, da dies zu Schäden am Modul oder an angeschlossenen Geräten führen kann.Installation
Die Installation erfolgt durch Anlegen eines Signals mit niedrigem Logikpegel (0 - 1,5 V) zum Einschalten und einem hohen Logikpegel (3 - 5 V) zum Ausschalten der Kanäle.Anwendung
Das Whadda-Zweikanal-SSR-Modul eignet sich ideal für Anwendungen, bei denen Sicherheit und Zuverlässigkeit wichtig sind. Es kann in verschiedenen Projekten eingesetzt werden, um AC-Geräte schnell und effizient zu steuern.Weitere Informationen
- Sprachen der Bedienungsanleitung: Englisch
- Grundfarben: Blau
- Zusätzliche Farben: Schwarz, Blau
- Zusätzliche Detailfarben: Hellblau
