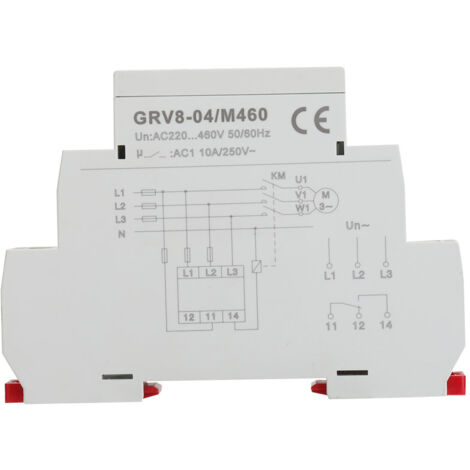

Spannungsüberwachungsrelais mit Schutz gegen Phasenfolgen und Phasenausfälle

Willkommen in unserem Shop! Dieses Spannungsüberwachungsrelais dient der präzisen Messung der eigenen Versorgungsspannung im Effektivwert. Es bietet 8 einstellbare Nennspannungseinstellungen mit einer Messgenauigkeit von unter 1 %. Der Betriebszustand wird durch LED-Anzeigen deutlich angezeigt. Dank seiner kompakten Bauweise lässt es sich einfach auf einer Standard-35-mm-DIN-Schiene montieren. Ideal zum Schutz und zur Steuerung von Anlagen in Anwendungen wie Turmdrehkranen, Aufzügen, Landmaschinen und Kühlfahrzeugen. Es verhindert effektiv die Rückwärtsdrehung von Anlagen, dient als Normal-/Not-Aus-Schalter und bietet Phasenausfallschutz für dynamische Lasten. **Detaillierte Spezifikationen:** * **Funktion:** Überwacht die Phasenspannung (3-Leiter-Drehstromsystem). * **Überwachungsanschlüsse:** L1, L2, L3. * **Stromversorgung:** Anschluss zwischen L1 und L2. *
**Einstellbare Nennbetriebsspannung (PP):** 220 V, 230 V, 240 V, 380 V, 400 V, 415 V, 440 V, 460 V. *
**Netzfrequenz:** 45 Hz bis 65 Hz. *
**Messbereich:** 176 V bis 552 V. *
**Einstellbereich der Spannungsschwelle:** 2 % bis 20 % der Nennspannung. *
**Feste Spannungshysterese:** 2 %. *
**Spannungsmessfehler:** ≤ 1 %. *
**Einschaltverzögerung:** 0,5 Sekunden. *
**Drehgenauigkeit:** 10 %. *
**Rückstellzeit:** 1 Sekunde. *
**Thermische Driftabweichung:** 0,05 %/°C, Bezug auf 20 °C. *
**Ausgang:** 1 SPDT-Relaiskontakt (Single Pole Double Jet). *
**Ausgangsleistung:** 10 A AC1, 250 V AC / 24 V DC. *
**Minimale Schaltleistung:** 500 mW. *
**Überspannungseinstellbereich:** 2 % bis 20 % über Nennspannung. *
**Unterspannungseinstellbereich:** 20 % bis 2 % unter Nennspannung. *
**Einstellbare Ansprechverzögerung:** 0,1 bis 10 Sekunden. *
**Schutzfunktionen:** Sequenz- und Phasenausfallschutz. *
**Anzeigen:** Grüne LED für Betriebsbereitschaft, rote LED für Relaisausgang. *
**Mechanische Lebensdauer:** 10 Millionen Schaltzyklen. *
**Montage:** 35-mm-DIN-Schiene. *
**Maximale Installationshöhe:** ≤ 2000 Meter. *
**Produktgewicht:** Ca. 78 Gramm.
Ihre Bestellung umfasst ein (1) Spannungsüberwachungsrelais.
