Allgemeine Beschreibung

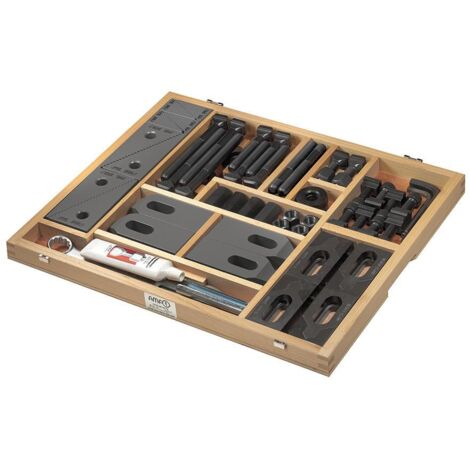

Das AMF Spannwerkzeug-Sortiment besteht aus verschiedenen Spann-Elementen, die für das schnelle Aufspannen von Werkzeugen, Vorrichtungen oder Werkstücken auf T-Nutentischen benötigt werden. Alle Teile sind aus Vergütungsstahl gefertigt und können einzeln nachbestellt werden. Der stabile Holzkasten mit abnehmbarem Klappdeckel ermöglicht eine praktische Aufbewahrung im Werkzeugschrank.Technische daten
- Gewinde: 12
- Typ: 6530 T-Nuten
- T-Nutennennmaß: 12 mm
- Holzkasten Länge: 460 mm
- Holzkasten Breite: 330 mm
- Holzkasten Höhe: 50 mm
- Spannhöhe 2-fach Aufspannung: 2 mm
- Spannhöhe 4-fach Aufspannung: 2 mm
Lieferumfang
- Universal-Spannunterlagen Nr. 372200
- Spanneisen Nr. 372000 DIN 6314 Z
- T-Nutenschrauben Nr. 375300 DIN 787
- Hohe Muttern Nr. 375385 DIN 6330 B
- Stiftschrauben Nr. 375380 DIN 6379
- Kegelpfanne Form G Nr. 375360 DIN 6319 G
- Verlängerungsmuttern Nr. 375395
- Tiefspannbacken Nr. 375110
- Federnder Spanneisenhalter Nr. 370850
- Nutenräumer
- Ringmaulschlüssel
- Schraubenpaste
- Holzkasten
Weitere Informationen
- Schraubenteile Festigkeitsklasse 8 bzw. 10
- Die Tiefspannbacken sind komplett mit Muttern für T-Nuten DIN 508, Schrauben DIN 912 sowie zwei Sechskant-Stiftschlüsseln DIN 911 ausgestattet.
