Allgemeine Beschreibung

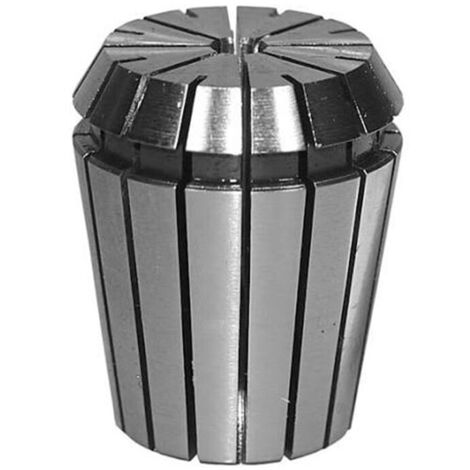

Die Spannzange DIN 6499 ER 50 (477 E) ist speziell für das Spannfutter-System ER konzipiert und eignet sich zur Aufnahme von Werkzeugen mit Zylinderschaft. Sie bietet eine präzise und sichere Spannkraft für verschiedene Werkzeugdurchmesser.Technische daten
- Durchmesser (Ø): 18 mm
- Spannzangen Typen: ER 11, ER 16, ER 20, ER 25, ER 32, ER 40
- Steigung: 0,5 mm (außer ER 40, 1 mm)
- Werkzeugdurchmesser D mm: ER 11 (1-7), ER 16 (1-10), ER 20 (1-13), ER 25 (1-16), ER 32 (1-20), ER 40 (3-30)
- Innendurchmesser D1 mm: ER 11 (11,5), ER 16 (17), ER 20 (21), ER 25 (26), ER 32 (33), ER 40 (41)
- Länge L mm: ER 11 (18), ER 16 (27,5), ER 20 (31,5), ER 25 (34), ER 32 (40), ER 40 (46)
