Allgemeine Beschreibung

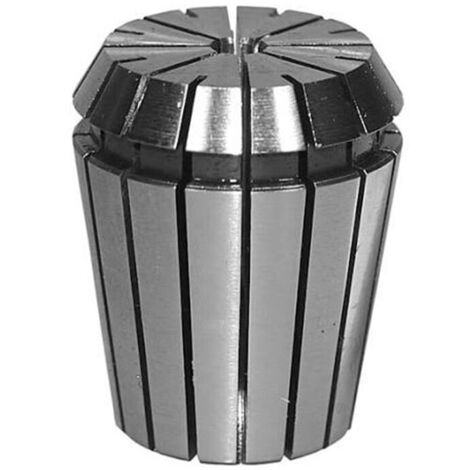

Die Spannzange DIN 6499 ER 50 (477 E) ist speziell für das Spannfutter-System ER konzipiert und eignet sich zur Aufnahme von Werkzeugen mit Zylinderschaft ER. Sie bietet eine präzise und sichere Spannmöglichkeit für verschiedene Werkzeugdurchmesser.Technische daten
- Durchmesser: Ø 20 mm
- Spannzangen Typen: ER 11, ER 16, ER 20, ER 25, ER 32, ER 40
- Steigung: 0,5 mm (außer ER 40, hier 1 mm)
- Spannbereich D mm: ER 11: 1-7, ER 16: 1-10, ER 20: 1-13, ER 25: 1-16, ER 32: 1-20, ER 40: 3-30
- Durchmesser D1 mm: ER 11: 11,5, ER 16: 17, ER 20: 21, ER 25: 26, ER 32: 33, ER 40: 41
- Länge L mm: ER 11: 18, ER 16: 27,5, ER 20: 31,5, ER 25: 34, ER 32: 40, ER 40: 46
