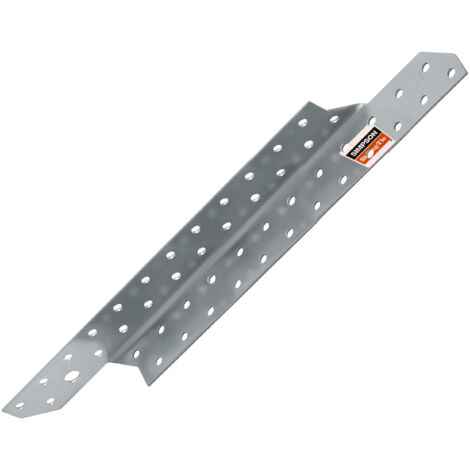

Sparren-Pfetten-Verbinder SPF290L 290mm Links (1)

Allgemeine Beschreibung

Technische daten

• Modell: SPF290L
• Montageseite: Links
• Abmessungen: 290 x 32,5 mm
• Blechdicke: 2,0 mm
• Material: Stahl S250GD, verzinkt mit 275 g/m² (20 µm)
• Locharm 1: 22 Stück x Ø 5 mm
• Locharm 2: 21 Stück x Ø 5 mm, 1 Stück x Ø 9 mm
• Inhaltsangabe: 1 Stück

Kompatibilität und Zubehör

• Geeignet für Verbindungen: Holz - Holz, Holz - Beton
• Befestigung an Holz: mit Nägeln des Systems CNA 4.0 oder alternativ mit Schrauben des Systems CSA 5.0
• Befestigung an Beton: mit einem mechanischen (WA) oder chemischen (AT-HP) Dübel von Simpson Strong-Tie

Installation

Je nach Last werden 2 oder 4 Verbinder verwendet. Bei Verwendung von 2 Verbindern sollten 2 linke oder 2 rechte Verbinder diagonal gegenüberliegend angeordnet werden, um eine mittige Lastverteilung zu gewährleisten. Die Verbindungen zwischen den Sparren und der Wandplatte können Verbinder unterschiedlicher Länge erfordern: kürzer an der Außenseite der Wandplatte und länger an der Innenseite, abhängig vom Winkel des Sparrens.

Anwendung

Die SPF Sparrenpfettenanker werden für die Zugverankerung von sich kreuzenden Hölzern verwendet und können auch horizontale Kräfte aufnehmen. Eine Querzugbeanspruchung der Hölzer ist zu beachten und gegebenenfalls nachzuweisen.

• Entwickelt zur Aufnahme von hohen Zuglasten, mit zusätzlicher Lastaufnahme in horizontalen Richtungen
• Belastungsabhängiger Einbau von 2 oder 4 Sparrenpfettenankern je Verbindung möglich
• Variable Position der Verbindungsmittel, da 2-reihiges Lochbild je Schenkel

Weitere Informationen

Der Verbinder hat die europäische technische Bewertung (ETA 21/0482), die Anforderungen und Prüfverfahren für Werkstoffe, Geometrie, Festigkeit, Steifigkeit und Dauerhaftigkeit festlegt.
