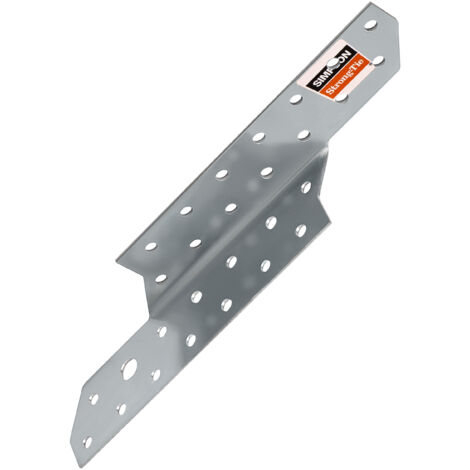

Sparren-Pfettenverbinder SPF210R 210mm Rechts

Verkauft von 0815 und 4 weiteren Händlern

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der Sparren-Pfettenverbinder SPF210R ist ein hochwertiger Verbinder, der speziell für die Verbindung von Holz- und Betonstrukturen entwickelt wurde. Er bietet starke und langlebige Verbindungen, die das Dach vor dem Abheben durch Windsog schützen. Hergestellt aus verzinktem Stahl S250GD, garantiert dieser Verbinder zuverlässige und langlebige Verbindungen.

Technische daten

Modell: SPF210R

Montageseite: Rechts

Maße: 210 x 32,5 mm

Blechdicke: 2,0 mm

Löcher Arm 1: 14 Stk. x Ø 5 mm

Löcher Arm 2: 13 Stk. x Ø 5 mm, 1 Stk. x Ø 9 mm

Material: Verzinkter Stahl S250GD Z 275 g/m² (20 µm)

Zertifikat: ETA-21/0482

Kompatibilität und Zubehör

Hauptelement: Massivholz, Holzwerkstoff, Brettschichtholz, Beton

Sekundärelement: Massivholz, Holzwerkstoff, Schichtholz

Befestigung auf Holz: mittels CNA4.0 Systemnägeln oder CSA5.0 Systemschrauben

Befestigung an Beton: mit mechanischen (WA) oder chemischen (AT-HP) Ankern von Simpson Strong-Tie

Installation

Je nach Belastung werden 2 oder 4 Verbinder verwendet.

Bei der Verwendung von 2 Verbindern sollten 2 linke oder 2 rechte Verbinder verwendet werden, die diagonal gegenüberliegen, um eine mittige Lastverteilung zu gewährleisten.

Bei den Verbindungen zwischen den Sparren und der Wandplatte können Verbinder unterschiedlicher Länge erforderlich sein.

Anwendung

Entwickelt zur Aufnahme von hohen Zuglasten.

Zusätzliche Lastaufnahme in horizontalen Richtungen möglich.

Belastungsabhängiger Einbau von 2 oder 4 Sparrenpfettenankern je Verbindung.

Eine Querzugbeanspruchung der Hölzer ist zu beachten und ggf. nachzuweisen.

Weitere Informationen

Die von uns angebotenen Produkte zeichnen sich durch höchste Qualität aus und können bedenkenlos im Bauwesen eingesetzt werden.

Wir setzen alles daran, dass die an unsere Vertragspartner gelieferten Produkte sicher und aufgabengerecht sind.

Eigenschaften

Marke
DRESSELHAUS
Breite
3.25 cm
Länge
21 cm
Material
Stahl
Menge pro Pack
1
Dicke
2 mm
Produktveredelung
Galvanisiert
Montageart
Zum Anschrauben
Balkenschuh-Typ
Mauerlat-Halterung
ManoMano Art.-Nr
ME55853970
MMID
286263677285
Herstellerreferenz
10774
EAN
5701953004057
