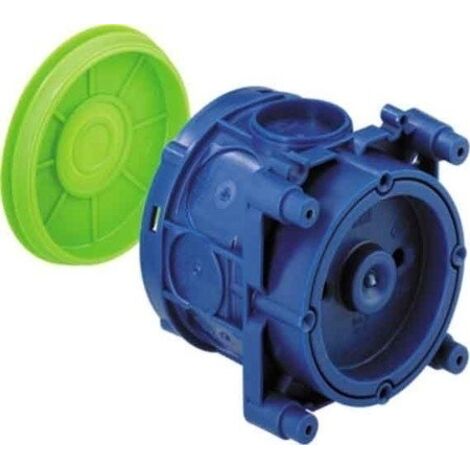

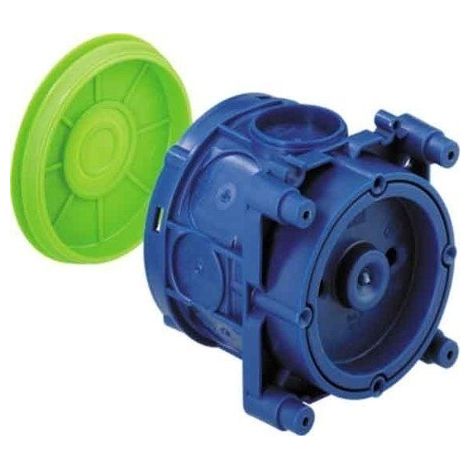

Spelsberg Geräteverbindungsdose U 71 GVD-2 rund, 68mm Tiefe, 71x71mm, IP30, 8 Einführungen

Spelsberg Geräteverbindungsdose U 71 GVD-2 rund, 68mm Tiefe, 71x71mm, IP30, 8 Einführungen

Die Geräteverbindungsdose U 71 GVD-2 ist für die Elektroinstallation im Betonbau konzipiert. Mit ihrem vergrößerten Anschlussraum und der runden Bauform bietet sie Platz für einen Geräteeinsatz und ist für die Montage in der Gegenschalung optimiert.

Montage und Anwendung

Die Dose ermöglicht eine flexible Befestigung von Geräten durch Schrauben oder Spreizen. Vier Schraubdome mit einem Schraubabstand von 60 mm unterstützen eine präzise Installation. Die Ausführung ist koppelbar, was eine einfache Erweiterung bei komplexeren Anforderungen erlaubt. Die Leitungsführung erfolgt über acht Einführungen, wobei die integrierte Rohrarretierung für einen festen Sitz sorgt.

Schutz und Materialeigenschaften

Das Gehäuse ist halogenfrei ausgeführt und für eine luftdichte Installation ausgelegt. Mit der Schutzart IP30 bietet die Dose einen soliden Schutz für die innenliegenden Verbindungen. Die Konstruktion unterstützt zudem die Kabeleinführung von hinten.

Technische Daten

• Durchmesser: 60 mm
• Tiefe: 68 mm
• Länge: 71 mm
• Breite: 71 mm
• Schutzart: IP30
• Anzahl der Einführungen: 8
• Montageart: Betonbau
• Halogenfrei: Ja
• Luftdicht: Ja

Diese Verbindungsdose überzeugt durch ihre hohe Funktionalität und die einfache Handhabung bei der Installation in Betonwänden. Mit ihren kompakten Maßen von 71 x 71 x 68 mm und der Möglichkeit zur Kopplung bietet sie eine flexible Basis für Elektroinstallationen, die eine luftdichte und halogenfreie Ausführung erfordern.

Produktspezifikation

• Mit Schrauben: Nein
• Tiefe: 68
• L: 71
• B: 71
• Brillenflansch: Kunststoff
• Farbe: sonstige
• Plombierbar: Nein
• Halogenfrei: Ja
• Schutzart (IP): IP30
• Form: rund
• Durchmesser: 60
• Montageart: Betonbau
• Anzahl der Einführungen: 8
• Ausführung: Einzel
• Bauform: Geräte-Verbindungsdose/-kasten
• Luftdicht: Ja
• Geeignet für Kabeldurchmesser: 1
• Einführung von hinten: Ja
• Koppelbar: Ja
• Gehäusedurchführung durch Dichtmembran: Nein
• Deckelbefestigung: aufrastend
• Polzahl der Klemme: 0
• Funktionserhalt: ohne
• Für Anzahl Geräteeinsätze: 1
• Oberflächenschutz: unbehandelt
• Befestigung der Geräte: schrauben oder spreizen
• Für Rohrdurchmesser: 25
• Rohrarretierung: Ja
• Klemme lagefixiert: Nein
• Bestückung: ohne
• Leuchtenhakenbefestigung: Nein
• Stutzen: ohne
• Mit Abschirmung: Nein
• Gehäusedurchführung durch Ausbrechöffnung: Nein
• Mit drehbarem Ring: Nein
• Spezielle Anwendung: ohne
• Gehäusedurchführung durch Rohrstutzen: Nein
• Gehäusedurchführung durch Stufenmembran: Nein
• Rohrverriegelung optional: Nein
• Anzahl der mitgelieferten Tüllen: 0
• Ausführung Deckel: Blinddeckel
• Transparenter Deckel: Nein
• Konform BS 4662: Nein
• Anzahl der einstellbaren Gerätebefestigungslaschen: 0
• Anzahl der nicht einstellbaren Gerätebefestigungslaschen: 0
• Mit Trennwand: Nein
