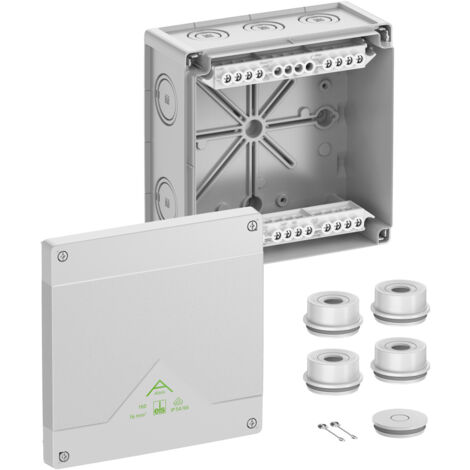

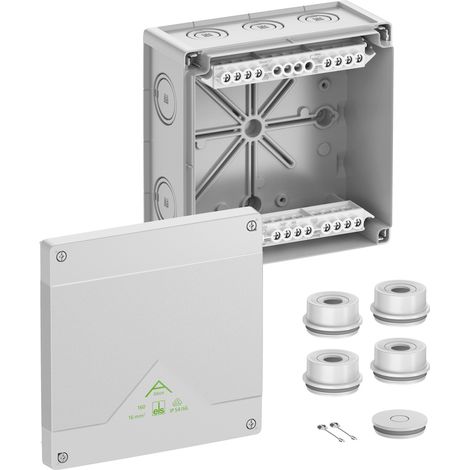

Spelsberg Abzweigkasten Abox 160-16, 182x182x90mm, 16mm2, Kunststoff, Grau, 81642001

Spelsberg Abzweigkasten Abox 160-16, 182x182x90mm, 16mm2, Kunststoff, Grau, 81642001

Der quadratische Verbindungskasten von Spelsberg ist für Standardinstallationen im Innenbereich sowie im geschützten Außenbereich konzipiert. Das Gehäuse aus halogenfreiem Kunststoff ermöglicht eine flexible Wand- oder Deckenmontage und bietet mit der Schutzart IP66 einen zuverlässigen Schutz gegen Witterungseinflüsse.

Robuste Konstruktion für die Elektroinstallation

Der Abzweigkasten verfügt über insgesamt 12 Einführungen, die als Vorprägungen ausgeführt sind. Die Bestückung umfasst eine hochliegende 5-polige Schraubklemme, die für Leiterquerschnitte bis zu 16 mm² ausgelegt ist. Das Gehäuse ist plombierbar und mit einer Deckelverliersicherung ausgestattet, was eine sichere Installation unterstützt. Die Bemessungsisolationsspannung beträgt 690 V.

Technische Daten

• Abmessungen (L x B x T): 182 x 182 x 90 mm
• Schutzart: IP66
• Max. Leiterquerschnitt: 16 mm²
• Polzahl: 5
• Bemessungsisolationsspannung: 690 V
• Nennstrom: 76 A
• Anzahl Einführungen: 12
• Farbe: Grau (ähnlich RAL 7035)
• Einsatztemperatur: -25 bis 55 °C

Durch die robuste Bauweise und die hohe Schutzart IP66 stellt dieser Verbindungskasten eine langlebige Lösung für anspruchsvolle Installationsumgebungen dar. Mit einem Nennquerschnitt von 16 mm² und einer Belastbarkeit von 76 A bietet er die notwendige Kapazität für eine sichere Leitungsführung. Die einfache Montage sowie die flexible Kabeleinführung ermöglichen eine effiziente Installation.

Lieferumfang

• 1x Abzweigkasten Abox 160-16²
• 4x Anbaustutzen IP55 M40
• 1x Verschlussstopfen IP55 M40

Produktspezifikation

• Breite: 182
• Länge: 182
• Tiefe: 90
• Farbe: grau
• Schutzart (IP): IP66
• Bestückung: Schraubklemme
• Montageart: Wand-/Deckenmontage
• Brillenflansch: Kunststoff
• Deckelbefestigung: geschraubt
• Anreihbar: Nein
• Form: quadratisch
• Art der Gehäusedurchführung: Vorprägung
• Halogenfrei: Ja
• Für Ex-Zone Gas: ohne
• Funktionserhalt: ohne
• Explosionsgeprüfte Ausführung: Nein
• Mit Vergussmasse mitgeliefert: Nein
• Vergießbar: Nein
• Für Ex-Zone Staub: ohne
• Montage unter Wasser: Nein
• Transparenter Deckel: Nein
• Montage im Erdreich: Nein
• Anzahl der Einführungen: 12
• Oberflächenschutz: unbehandelt
• Max. Leiterquerschnitt: 16
• Plombierbar: Ja
• Mit Abschirmung: Nein
• Bemessungsisolationsspannung Ui: 690
• Einführung von hinten: Ja
• Witterungsbeständig: Ja
• Ausführung Deckel: sonstige
• Einsatztemperatur: -25
• Schutzart (NEMA): sonstige
• Ausführung: Verbindungskasten
• Polzahl: 5
• Anzahl der Klemmstellen je Pol: 4
• Anzahl der mitgelieferten Kabelverschraubungen: 0
• Mit Zugentlastung: Nein
• Werkstoff: Kunststoff
• RAL-Nummer (ähnlich): 7035
• Abgangsanschlüsse mit Steckverbindern für steckbare Gebäudeinstallation: Nein
• Einsatztemperatur: -25 - 55
